一、产品基础定义

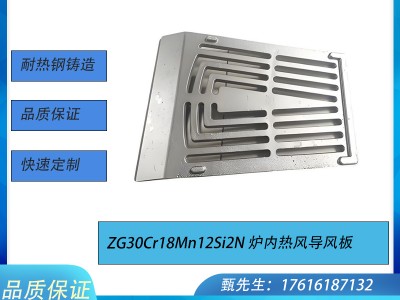

ZG30Cr18Mn12Si2N 热风导风板（又称导流板、均风挡板、循环风道衬板）是箱式回火炉、井式渗碳炉、网带连续热处理炉、铝合金时效炉核心气流调控耐热铸件，安装于循环风机侧、炉膛侧壁、炉顶、料筐外围，强制规整热风循环路径，打散涡流、消除炉膛温场死角，平衡炉内风压与碳势，是保障工件热处理均匀度的关键炉内构件。 采用整体重力 / 消失模精密铸造成型，无焊接拼接，专门适配 850–980℃中温渗碳、回火、退火、碳氮共渗工况，解决普通不锈钢焊接导风板高温翘曲、焊缝开裂、风蚀掉渣、使用寿命短等痛点。
二、材质标准与化学成分（GB/T 8492-2014）
高锰氮节镍奥氏体耐热铸钢，以 Mn、N 替代高价镍，兼顾耐高温冲刷性能与采购成本，成分质量分数：
表格
| 元素 | 含量区间 | 核心作用 |
|---|---|---|
| C 碳 | 0.26~0.36% | 提升板面高温硬度、抵抗长期高速热风冲刷磨损 |
| Cr 铬 | 17.0~19.0% | 高温生成致密 Cr₂O₃保护膜，抗氧化、抗渗碳、防止起皮掉渣污染工件 |
| Mn 锰 | 11.0~13.0% | 稳定奥氏体基体，大幅提升冷热循环抗热震、抗疲劳韧性 |
| Si 硅 | 1.6~2.4% | 强化氧化防护膜，抵御炉内碳气氛腐蚀，改善铸造流动性 |
| N 氮 | 0.20~0.30% | 细化晶粒、强化晶界，抑制高温蠕变，长期热风冲击不变形翘曲 |
| P、S 杂质 | ≤0.04% | 严控有害杂质，避免高温晶间裂纹、脆性断裂失效 |
三、核心温度与力学性能
1、耐温工况区间
长期连续稳定使用：850℃～980℃（回火、渗碳、球化退火主流工艺温度）
短时峰值耐受：1050℃（间歇高温保温，禁止长期持续超温）
热循环耐受：600℃温差反复启停炉，板面无龟裂、无翘曲变形
2、出厂力学性能（固溶去应力处理）
常温抗拉强度≥480MPa，屈服≥240MPa，韧性高，气流冲击不易脆裂；
950℃高温抗拉≥45MPa，长期风压冲刷不凹陷、不弯曲；
抗蠕变优异：950℃持续热风载荷，千小时蠕变伸长率＜0.1%；
抗氧化：950℃氧化增重＜0.05g/㎡・h，极少氧化皮脱落；
耐风蚀耐磨：长期高速热风、粉尘冲刷，板面损耗极低；
可机加工：板面可钻孔、铣槽，加工吊挂孔、固定法兰。
四、铸造生产工艺
消失模精密铸造（薄型规整导风板首选）一体浇筑成型，板面平整度高、尺寸公差 ±2~3mm，无气孔、砂眼、疏松缺陷，流线导流弧一次铸出，风阻更低，适合小型井式炉、精密网带炉。
砂型重力铸造（大尺寸加厚重载导风板）板体厚度可做到 30–80mm，背部一体铸造加强筋，承重、抗冲击更强，适配台车炉、大型箱式热处理炉。
完整出厂处理流程 熔炼浇筑→950℃高温固溶热处理（消除铸造内应力）→抛丸去除表面氧化皮→吊挂孔 / 固定法兰机加工→磁粉探伤 + 光谱材质检测→附带材质报告出厂。
五、主流结构款式与设计亮点
1、四大标准结构类型
1）平板直导流导风板长方形直板，侧边预留吊挂孔，安装于炉膛侧壁，分流横向热风，打散单侧高温气流，多用于箱式回火炉。 2）弧形蜗壳导流板圆弧流线型结构，匹配循环风机出风口，引导热风向下 / 向工件区均匀扩散，降低风机负荷，井式炉顶部标配。 3）镂空均风导风板 板面开设长条 / 方形导流孔，分层分流热风，上下炉膛温度差控制在 ±5℃以内，渗碳炉专用，保证碳势均匀。 4）分体吊挂式挡板 多块拼接模块化设计，单块拆装检修便捷，适配大型连续网带炉，分段调控炉膛前后气流。
2、核心结构设计优势
背部一体加强筋：板面背面铸出井字 / 三角筋，大幅提升抗弯能力，高温风压下不鼓包、不翘曲；
流线圆弧导流角：气流转角无直角死角，降低风阻，减少风机能耗，杜绝局部涡流高温；
加厚迎风面：热风直接冲刷一侧板面加厚处理，耐风蚀磨损，延长使用寿命；
一体式吊挂底座：板体上下一体铸吊耳、安装通孔，可直接挂接炉内支架，无需现场焊接；
低积碳镂空布局：导流孔倾斜设计，减少碳黑、氧化粉尘堆积，便于炉膛清理。
六、六大核心功能与使用优势
均匀温场，降低工艺次品率强制规整热风循环，消除炉膛上下、左右温度死角，整炉工件温差控制 ±5℃，渗碳碳势偏差≤0.05%，避免工件软硬不均、局部烧损、色差缺陷。
缓冲热风冲击，保护精密工件分流、缓冲风机高速热风直吹，防止细长轴、薄壁齿轮、薄板件受气流冲击弯曲变形，适配精密零部件热处理。
隔离护炉，延长炉膛与加热元件寿命遮挡高温热风、火焰直接冲刷耐火纤维、电阻丝，避免炉衬粉化脱落、加热元件快速氧化，大幅降低设备维修频次。
抗冲刷不掉渣，保持炉膛洁净ZG30Cr18Mn12Si2N 材质高温抗氧化膜稳定，长期热风冲刷不起皮，无锈渣掉落工件表面，杜绝麻点、氧化瑕疵。
抗热震适配间歇生产耐受每日开炉、降温、淬火剧烈冷热交替，板面根部、吊挂孔位置不易开裂，24 小时连续量产与间断小批量生产均可适配。
节能降耗，缩短生产周期优化气流循环路径，炉膛升温速度提升，减少无效热堆积，缩短工件保温时长，降低电炉、燃气炉能耗 10%–18%。
七、适配炉型与行业应用
适配热处理炉设备
井式气体渗碳 / 氮化炉、箱式回火炉、连续网带淬火炉、台车式退火炉、铝合金时效热风循环炉、线材球化炉。
适用行业 & 工件
汽车零部件：变速箱齿轮、半轴、凸轮轴渗碳回火；
紧固件行业：螺栓、螺母、弹簧光亮退火、去应力；
铝合金加工：压铸件 T6 时效、固溶热处理；
通用机械：轴承、小型锻件、五金标准件调质细化晶粒。
八、定制加工范围
尺寸定制：长宽、厚度、导流孔尺寸、孔间距按需开模，常规厚度 25–80mm；
结构定制：直板 / 弧形蜗壳 / 镂空均风款、顶部吊耳、侧边法兰安装孔、底部支撑卡槽；
配套一站式供应：同材质炉罐、炉底板、炉辊支座、推料滑轨整套耐热钢工装；
质检配套：出厂提供光谱材质检测报告、探伤记录，支持来图来样开模打样、批量代工。
九、使用注意事项
禁止高温导风板直接淋水骤冷，温差超 700℃易产生贯穿热裂纹；
长期 980℃以上持续高温、高硫腐蚀气氛，建议升级 ZG30Cr25Ni12Si2N 高镍材质；
渗碳工况每 3 个月停机抛丸清理板面积碳，避免导流孔堵塞影响循环；
安装预留热膨胀间隙，防止升温后板面挤压变形、开裂。
十、竞品对比优势
304/316 不锈钢焊接导风板：900℃以上快速软化翘曲，焊缝高温开裂漏风，使用寿命仅 1–3 个月；
普通碳钢挡板：极易氧化起皮，风蚀损耗快，频繁更换；
ZG30Cr18Mn12Si2N 一体铸造导风板：无焊缝、抗风蚀抗热震，正常工况使用寿命 10–14 个月，采购价比 Cr25Ni20 高镍导风板低 35%~40%，中温热处理厂性价比最优；
Cr25Ni20 高镍导风板：耐温上限更高，但成本昂贵，仅适合 1000℃以上持续高温工况。
