一、核心功能
1. 阻隔高温火焰，稳定炉膛温场：作为热处理炉核心隔热挡火构件，有效阻隔炉膛明火、高温热流直射，分散集中热源，打散局部高温区，均衡炉内上下、前后温差，杜绝工件局部过热、烧损、回火色差等工艺缺陷，保障整炉热处理工艺一致性。
3. 导流热风循环，提升换热效率：配合炉内循环风叶、风道系统规整热风走向，减少炉内热紊流、死角积温，让热风循环更均匀、升温更快、保温更稳定，有效缩短生产升温周期，降低设备能耗。
4. 耐高温防变形，长期工况稳定：900–1100℃长期高温烘烤、气流冲刷工况下，护板板面平整不翘曲、不塌陷、不鼓包，始终保持原有挡火导流结构，不会因高温形变导致挡火失效、温场紊乱。
5. 抗氧化不掉渣，保障工件洁净：高温运行不易起皮、氧化脱落、掉落金属碎屑，避免炉内工件出现黑点、麻点、氧化杂质污染，满足精密零件退火、回火、调质、渗碳洁净生产要求。
6. 密封阻温，减少热量外泄：封堵炉口、炉膛隔断、风道端头高温溢热通道，减少热量外泄与炉温波动，降低能耗损耗，提升炉膛保温稳定性。
二、技术特点
1. 节镍型耐热铸钢，高性价比优势显著：采用国标GB/T8492-2014 ZG30Cr18Mn12Si2N铬锰氮奥氏体耐热材质，以锰、氮合金强化替代高价镍元素，中温区间高温强度、抗蠕变、抗氧化性能贴近高镍材质，采购成本降低40%左右，是中温炉膛护板最优经济型选材。
2. 一体消失模铸造成型，结构无缺陷：整体浇筑成型，无焊接拼接、无焊缝应力集中，板面组织致密、无气孔、无砂眼、无疏松，彻底规避焊接护板高温开裂、脱焊、变形、断裂通病，整体强度与稳定性远超焊接钢板。
3. 高温抗蠕变刚性强：氮元素细化奥氏体晶粒，高温结构稳定性极强，长期持续高温受热、气流冲刷下，塑性变形量极小，板面平整度持久不变，不会出现弯曲塌陷导致的挡火失效。
4. 优异抗热震、耐冷热疲劳：材质热膨胀系数低、韧性好，可耐受频繁启停、开门降温、大幅冷热冲击，不易产生网状热裂纹、崩边、开裂，适配间歇生产与24小时连续量产双工况。
5. 高抗氧化、抗炉气腐蚀：高铬高硅配比在板面形成致密Cr₂O₃-SiO₂复合防护膜，有效抵御空气、弱渗碳、氮气、微量硫氯烟气侵蚀，板面不易结焦、起皮、脆化，耐炉气冲刷磨损。
6. 结构适配性广、支持非标定制：可生产平板直板、L型折边护板、弧形炉口护板、带安装孔固定护板、隔断挡风板等异形结构，厚度、长宽、弧度、安装孔位均可按需定制，适配新旧各类炉型改造配套。
三、应用领域
1. 箱式热处理炉：箱式回火炉、退火炉、调质炉炉膛内部挡火、隔热、导流、温场均衡护板。
2. 台车式热处理炉：台车炉炉膛隔断、炉口挡火、后端挡风、热风循环导流防护板。
3. 井式渗碳炉、气氛炉：炉口隔热护板、上层挡火板、气氛导流防护构件。
4. 连续式热风循环炉：风道挡风、分区隔热、规整热风流向专用耐热护板。
5. 工业低温焚烧、烘干烧结炉：炉膛隔热挡火、保护炉衬、均衡炉温专用衬板。
6. 老旧设备升级改造：替换普通不锈钢、碳钢护板易变形、易烧穿、寿命短、掉渣问题，升级耐热铸钢护板。
四、产品文案

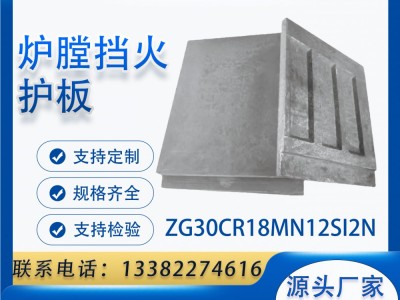

1. 标准平板挡火护板：直板通用结构，板面平整、风阻均匀，适配炉膛内部大面积挡火隔热、分区隔断，市面用量最大、通用性最强。
2. L型折边防护板：折边一体成型，自带安装定位边，贴合炉口、墙角、风道转角，安装牢固、密封性好，有效阻挡边角漏热。
3. 加厚耐磨挡火板：板面加厚处理，抗冲刷、抗高温蠕变更强，适合24小时连续生产、高气流冲刷严苛工况，使用寿命更长。
4. 炉口弧形护板：圆弧定制结构，适配圆形炉口、井式炉炉口密封挡火，杜绝局部高温外溢、炉口过热。
5. 带孔安装定制护板：预留精准安装孔、定位槽，适配原厂设备安装位，拆装便捷、贴合度高，无需现场二次切割改装。
五、产品参数
1. 材质化学成分（质量分数）
C：0.26–0.36%；Cr：17.0–20.0%；Mn：11.0–13.0%；Si：1.6–2.4%；N：0.20–0.30%；S≤0.04%；P≤0.04%。
2. 力学与高温性能
室温抗拉强度≥590MPa；屈服强度≥295MPa；伸长率≥20%；布氏硬度≤248HB；高温强度稳定：900℃≥120MPa、1000℃≥45MPa、1100℃≥25MPa，抗蠕变、抗热疲劳性能优异。
3. 工况适用参数
最佳长期使用温度：900–1100℃；短时极限耐受温度：≤1150℃；适用气氛：空气、退火气氛、弱渗碳气氛、烘干烟气；标准工况使用寿命：2–4年。
4. 规格工艺参数
常规厚度：10mm、15mm、20mm、25mm、30mm；常规尺寸：宽度200–1200mm，长度按需定制；成型工艺：消失模一体铸造；结构样式：平板、折边、弧形、带孔、加厚异形；后期处理：毛坯铸态/机加工精修。
六、产品型号表
型号 | 结构样式 | 厚度规格 | 核心特点 | 适用场景 |
|---|---|---|---|---|
HB-30-P-BZ | 标准平板护板 | 10/15mm | 平整挡火、性价比高、通用性广 | 常规炉膛隔断、中小型炉体间歇生产 |
HB-30-L-ZB | L型折边护板 | 15mm | 定位牢固、密封挡热、杜绝漏温 | 炉口、炉膛边角、风道转角防护 |
HB-30-JH-JG | 加厚加强护板 | 20/25/30mm | 抗冲刷、抗蠕变、耐长期高温 | 24h连续量产、大风量高冲刷炉膛 |
HB-30-HU-X | 弧形炉口护板 | 15/20mm | 弧度精准、贴合炉口、密封隔热 | 井式炉、圆形炉口专用挡火防护 |
HB-30-DY-K | 带孔定制护板 | 按需定制 | 孔位精准、直接安装、无需改造 | 新机配套、老旧设备精准替换改造 |
七、注意事项
1. 温度工况管控：适配900–1100℃中温工况，禁止长期1150℃以上超温运行，避免晶粒粗大、板面蠕变鼓包、变形翘曲，造成挡火导流失效。
2. 升降温规范：设备阶梯式缓慢升温、停炉自然缓冷，严禁极速降温、水冷喷淋护板，防止剧烈热应力产生深层裂纹、板面崩裂。
3. 安装固定要求：安装支点均匀、固定牢靠，预留合理热膨胀间隙，禁止硬性顶死、无伸缩余量，避免高温膨胀挤压变形、板面开裂。
4. 防止硬物撞击：装出炉工件、工装禁止直接撞击、刮擦护板，避免机械冲击造成崩边、掉块、局部破损。
5. 焊接维修规范：破损修补必须使用ZG30Cr18Mn12Si2N专用耐热焊条，焊前预热200–300℃，焊后保温缓冷，修复后平整校正。
6. 工况适配禁忌：不适用于1150℃以上超高温、高硫高氯强腐蚀工况，极端腐蚀、超高温环境建议选用ZG40Cr25Ni20高镍材质护板。
7. 新品烘炉要求：新装护板需低温分段烘炉去应力，空载试运行稳定后再量产，消除铸造内应力，提升长期稳定性。
8. 存放防护：成品平整垫放、避免单点悬空重压，存放于干燥通风区域，防止受潮锈蚀、板面变形。
八、应用与建议
1. 选型应用建议
常规热处理间歇生产、普通炉膛隔断：选用10–15mm标准平板护板，性价比最优，满足日常挡火隔热需求。
炉口、边角、风道转角密封挡火：选用L型折边护板，安装稳固、密封性强，有效减少热量外泄。
24小时连续生产、高气流冲刷炉膛：选用20–30mm加厚加强款，抗变形、耐冲刷、寿命更长。
井式圆形炉口、异形炉膛结构：选用弧形定制护板，贴合炉体结构，挡火均匀无死角。
设备精准替换、原位安装改造：选用带孔定制款，孔位匹配、无需现场切割改装，省时省力。
2. 使用优化建议
定期清理板面结焦、积灰、氧化皮，避免积灰不均导致局部过热、板面应力失衡、变形开裂。
每半年检查板面平整度、裂纹、崩边情况，发现微小损伤及时修补或更换，避免破损扩大影响炉膛温场。
整套炉内耐热构件统一ZG30Cr18Mn12Si2N材质，热膨胀系数一致，炉膛整体工况更稳定，减少挤压错位故障。
3. 延长使用寿命技巧
稳定炉温在900–1100℃最优区间，减少频繁超温、大幅温差波动，可有效降低热疲劳损伤，延长护板使用寿命30%以上。
规范安装预留膨胀缝，杜绝硬性挤压，降低高温形变应力，长期保持板面平整稳定。
九、购买建议
1. 工况精准选型：900–1100℃中温退火、回火、调质、气氛炉工况，优先选用ZG30Cr18Mn12Si2N炉膛挡火护板，性能稳定、故障率低、性价比突出；1150℃以上超高温、强腐蚀工况建议升级高镍材质。
2. 结构选型指南：通用隔断选标准平板、炉口密封选折边款、连续量产选加厚款、圆形炉体选弧形款、设备改造选定制打孔款，按需选型不低配、不浪费。
3. 成本优势分析：相比2520高镍材质护板采购成本降低40%，一体铸造无焊接隐患，耐高温不变形、不掉渣、寿命长，大幅减少停机维修、频繁更换成本，综合运维成本更低。
4. 厂家采购建议：选择源头铸造厂家，支持尺寸、厚度、弧度、孔位非标定制，可提供光谱材质检测报告、出厂质检数据，材质保真、质量可控。
5. 品质验收标准：板面平整无弯曲、无裂纹、无气孔砂眼、无铸造缺陷，尺寸公差精准；标准工况质保12个月，非人为撞击、违规超温享受正规售后维保。
6. 交期保障：常规规格现货充足、快速直发；非标异形、加厚、弧形定制快速排产，适配新机配套、旧炉改造、设备抢修工期。
