一、产品概述

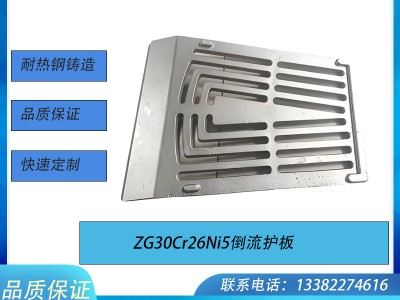

ZG30Cr26Ni5 倒流护板，也叫热风导流护板、气流导向挡板，采用ZG30Cr26Ni5 高铬镍双相耐热铸钢一体铸造，无拼接焊缝，是热风循环型热处理炉专用内部导流构件。依靠异型镂空导流槽结构调控炉内热风流向，广泛配套箱式回火炉、台车炉、铝合金时效炉、去应力退火炉等中温工业炉，无锡宸霄金属支持来图、来样非标定制生产，执行标准 GB/T 8492-2002。
二、材质参数（ZG30Cr26Ni5）
1、化学成分（质量分数 %）
C：0.20～0.40Si：≤2.00Mn：≤1.00Cr：24.0～28.0Ni：4.0～6.0S≤0.04，P≤0.04，剩余为铁基体
2、适用温度
长期连续使用温度≤900℃；短时峰值温度最高 1050℃⚠️重要提示：长期 700～850℃恒温环境易析出 σ 脆性相，构件韧性下降；不可用于渗碳炉、碳氮共渗炉。
3、材质优势
高铬组织，高温抗氧化性能优良，长期热风持续冲刷不易起皮、氧化脱落；
铸造流动性佳，可成型复杂异型导流镂空结构；
相比 2520、ZG35Cr24Ni7SiN 耐热铸件，原材料成本更低，性价比突出；
整体铸造成型，规避焊接件焊缝高温热疲劳开裂缺陷。
三、结构与生产工艺
成型工艺：树脂砂整体铸造，毛坯经清砂、打磨处理，重要装配接触面可精加工；
结构特点：定制化异型导流镂空槽，精准引导气流走向；板面预留定位安装凸台，方便炉内悬挂、螺栓固定；合理加强筋布局，提升刚性，抵御持续高温气流冲击；
质量管控：成品杜绝贯通裂纹、密集砂眼气孔；铸造缺陷可预热焊补；可按需提供渗透探伤（PT）、光谱材质检测。
四、产品功能与用途
疏导气流，均衡炉膛温度场改变循环风机热风行进路径，防止热风短路回流，让热气流均匀布满炉膛，缩小炉膛前后、上下温差，保障整炉工件热处理工艺一致性。
缓冲气流冲刷，提升产品良率阻挡高速热风直接冲击工件表面，避免局部过热、受热不均，有效减少工件热处理色差、硬度不均匀等缺陷。
分区挡风，节约能耗实现炉膛气流分区隔离，优化热风循环路线，降低热量流失，提升热能利用率。
保护炉体内衬配件隔绝高温气流持续直吹炉衬、风机组件，减缓冲刷腐蚀，延长炉内配套构件使用寿命。
五、适配炉型
✅ 热风循环回火炉✅ 台车式热处理炉✅ 箱式加热炉✅ 铝合金时效炉、固溶炉✅ 钢材去应力退火炉、预热炉
❌ 不适宜场景渗碳 / 碳氮共渗热处理炉；长期 800℃不间断恒温生产线；持续 1050℃以上高温工况；频繁剧烈水淬激冷工况。
六、安装与使用规范
安装时预留足够热膨胀间隙，防止高温受热膨胀挤压造成断裂；
新铸件初次投产缓慢阶梯升温，逐步释放铸造内应力；
装配过程严禁强力敲击、撞击护板；
定期巡检，出现大面积网状裂纹、永久性翘曲变形需及时更换，防止断裂脱落损坏炉体设备。
七、供货说明
源头生产厂家，可根据炉膛尺寸、气流方案调整外形尺寸、开孔样式、板材厚度；支持小批量试样、大批量订单同步安排；铸态交货，可协商增加热处理工序优化构件韧性。
