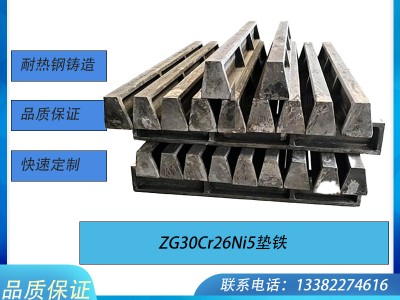

ZG30Cr26Ni5 台车炉垫铁 热处理炉耐热支撑垫块 耐热钢铸件非标定制

一、产品概述

ZG30Cr26Ni5 垫铁（台车炉垫条、承重垫块）采用ZG30Cr26Ni5 高铬镍双相耐热铸钢一体铸造，是台车式热处理炉核心支撑工装。铺设于台车炉台面板上方，用于抬高料框与工件，广泛应用于台车退火炉、回火炉、去应力加热炉等中温热处理设备。无锡宸霄金属支持长度、高度、截面样式来图、旧件测绘非标定制，执行标准 GB/T 8492-2002。

二、材质基础参数 ZG30Cr26Ni5

1、化学成分（质量分数 %）

C：0.20～0.40Si：≤2.00Mn：≤1.00Cr：24.0～28.0Ni：4.0～6.0S ≤0.04，P ≤0.04，余量铁基体

2、适用温度范围

长期连续使用温度 ≤900℃；短时峰值温度≤1050℃⚠️工况提示：长期 700～850℃恒温环境容易析出 σ 脆性相，降低构件韧性；不可使用在渗碳炉、碳氮共渗气氛炉内。

3、材质特性

1. 高铬组织，高温抗氧化性能优良，长期炉内高温环境不易起皮、大面积氧化剥落；

2. 整体铸造成型，结构刚性强，承压能力好，抗高温蠕变；

3. 相比高镍系耐热钢垫块，采购成本更低，中温工况性价比优势突出；

4. 铸造工艺成熟，可生产长条梯形、矩形多种截面垫铁。

三、结构与生产工艺

1. 结构特点主流为梯形 / 长条箱体结构，承重面加厚设计；多条并排铺设使用，工件与料筐放置其上，底部预留热风流通通道；长度、高度、壁厚均可按需调整，适配不同尺寸台车。

2. 制造工艺树脂砂一体铸造→清砂打磨→修整；底部与承重工作面重点强化，减少受压变形。

3. 质量验收标准铸件不允许存在贯通裂纹、大面积密集砂眼气孔；微小铸造缺陷可预热焊补修复；可提供光谱材质检测、渗透探伤 PT 检测。

四、产品功能与用途

1. 承重支撑，隔离抬升工件垫高承载料框、工件，将工件与台车底板分隔开，避免工件直接重压磨损、烧蚀台车面板，延长台车使用寿命。

2. 形成通风风道，均衡炉温垫铁之间形成流通间隙，热风能够抵达工件底部，消除底部闷温现象，保证工件上下受热均匀，稳定热处理品质。

3. 承受循环冷热载荷适应台车反复进出炉、持续升温降温的间歇生产工况，抵抗热冲击，延缓变形、开裂。

4. 分散载荷压力长条式结构分散料筐重量，避免台车面板局部集中受压产生凹陷变形。

五、适配炉型

✅ 台车式回火炉✅ 台车式退火炉、去应力炉✅ 箱式台车加热炉✅ 钢材锻件、铸件预热台车炉

❌ 不适用工况渗碳炉、碳氮共渗热处理炉；长期持续＞1050℃重载工况；工件直接浸入水中剧烈淬火工况。

六、使用注意事项

1. 铺设时预留热膨胀间隙，防止高温膨胀相互挤压断裂；

2. 工件尽量均匀摆放，避免单点长期集中重压，防止垫铁高温蠕变弯曲；

3. 新垫铁初次投入使用阶梯缓慢升温，释放铸造内应力；

4. 定期巡检，出现永久弯曲、表面网状裂纹及时更换。

七、供货说明

源头耐热钢铸造厂家，支持单件试样、大批量订单；可根据图纸、废旧垫铁测绘复刻；规格尺寸灵活定制，协商生产交期。
