ZG30Cr26Ni5 圆形多层承载料框 井式炉耐热料筐 热处理工装铸件非标定制

一、产品概述

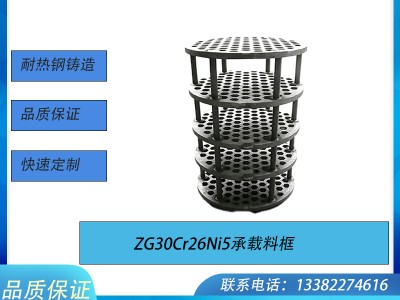

ZG30Cr26Ni5 承载料框（圆形多层料筐、井式炉料架），采用ZG30Cr26Ni5 高铬低镍双相耐热铸钢整体铸造加工，为井式深井炉专用热处理承载工装。多层冲孔圆盘 + 支撑立柱组合结构，分层摆放待热处理工件，广泛用于井式回火炉、井式退火炉、固溶处理炉，无锡宸霄金属支持直径、层数、孔径来图非标定制，执行标准 GB/T 8492-2002。

二、材质基础参数 ZG30Cr26Ni5

1、化学成分（质量分数 %）

C：0.20～0.40Si：≤2.00Mn：≤1.00Cr：24.0～28.0Ni：4.0～6.0S≤0.04，P≤0.04，余量为铁基体

2、适用温度区间

长期稳定使用温度 ≤900℃；短时峰值最高 1050℃⚠️关键提醒：长期 700～850℃持续保温易析出 σ 脆性相，韧性下降；禁止用于渗碳炉、碳氮共渗炉工况。

3、材质特点

1. 高铬配比，高温抗氧化性能良好，炉膛长期高温环境不易大面积起皮、氧化剥落；

2. 铸造成型性能优良，适合制作圆形冲孔盘、支撑立柱；

3. 经济性高，采购成本低于 2520、ZG35Cr24Ni7SiN 材质料框；

4. 短板：高温持久蠕变强度有限，不适合超重型载荷连续高温使用。

三、结构与生产工艺

1. 结构形式多层圆形冲孔承载圆盘搭配立式支撑立柱，可多层堆叠；盘面均匀开孔，保障炉内气氛流通；整体组合结构，吊装受力均衡，适配井式炉行车吊装作业。冲孔孔径、料框外径、层数、立柱高度均可按需调整。

2. 生产工艺树脂砂铸造成型→清砂打磨→装配加工；承重关键部位加厚设计，提升承载能力。

3. 质量标准铸件无贯通裂纹、密集砂眼气孔；可按需提供光谱材质检测、渗透探伤 PT；铸造缺陷允许规范预热焊补。

四、功能与用途

1. 分层承载工件井式炉内分层码放零部件，充分利用炉膛竖向空间，单次热处理装载量大，提升生产效率。

2. 保证炉气流通圆盘冲孔设计，高温气氛上下穿透，工件内外受热均匀，减少硬度不均、热处理色差问题。

3. 适配吊装转运整体结构稳固，配套行车整体吊装进出井式炉，便于自动化、批量热处理生产。

4. 承受循环热负荷适应反复升温、降温间歇式生产，抵抗高温氧化与热冲击，延长工装更换周期。

五、适配炉型

✅ 井式回火炉✅ 井式去应力退火炉✅ 深井式固溶加热炉✅ 轴类、盘类工件井式热处理设备

❌ 不适用场景渗碳、碳氮共渗井式炉；长期持续 1000℃以上重载工况；工件直接入水剧烈淬火工况。

六、使用注意事项

1. 装载工件均匀摆放，禁止单点集中重压，防止盘面高温蠕变变形；

2. 新料框初次使用缓慢升温，释放铸造内应力；

3. 吊装平稳操作，避免撞击、磕碰造成裂纹；

4. 定期检查盘面变形、裂纹，出现永久弯曲、网状裂纹及时更换。

七、供货说明

源头耐热钢铸造厂家，可定制外径、层数、板厚、孔径、总高度；支持来图、来样加工；铸态供货，大批量订单可协商交货周期。
