一、产品基础定义

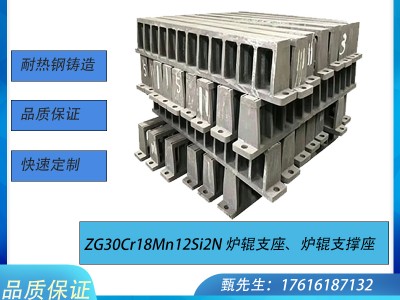

ZG30Cr18Mn12Si2N 炉辊支座又称炉辊支撑座、托辊支架、辊道底座，是辊底炉、网带连续热处理炉、台车退火炉、钢管正火炉内部核心承重铸件，用于承托炉底输送辊、悬臂炉辊，固定辊体轴向与径向位置，隔绝炉膛高温保护外部轴承、链轮传动组件，保障工件平稳输送，是整条辊道生产线的基础耐热支撑构件。 整体一体重力铸造成型，无拼接焊缝，适配 850–980℃中温渗碳、退火、回火、正火工况，属于经济型节镍奥氏体耐热钢配件，完美解决普通碳钢、304 焊接支架高温塌陷、开裂、掉渣的行业痛点。
二、材质标准与化学成分（GB/T 8492-2014 耐热钢铸件国标）
ZG30Cr18Mn12Si2N 为高锰氮代镍奥氏体耐热铸钢，无高价镍，兼顾高温强度与采购成本，元素配比（质量分数）：
表格
| 元素 | 含量区间 | 核心作用 |
|---|---|---|
| C 碳 | 0.26~0.36% | 提升支座高温承载硬度、抗辊体冲击耐磨性能 |
| Cr 铬 | 17.0~19.0% | 高温生成致密 Cr₂O₃保护膜，抗氧化、抗渗碳、防止大面积起皮掉渣 |
| Mn 锰 | 11.0~13.0% | 稳定奥氏体基体，大幅提升冷热交替抗热震、抗疲劳韧性 |
| Si 硅 | 1.6~2.4% | 强化氧化防护膜，抵抗炉内碳气氛腐蚀，改善铸造流动性 |
| N 氮 | 0.20~0.35% | 细化晶粒、强化晶界，抑制高温蠕变，重载长期不变形塌陷 |
| P、S 杂质 | ≤0.04% | 严控有害杂质，避免高温晶间裂纹、脆性断裂失效 |
三、核心温度与力学性能
1、耐温工况区间
长期连续稳定使用温度：850℃～980℃（退火、回火、碳氮共渗主流工艺）
短时峰值耐受温度：1050℃（间歇高温保温，禁止长期持续超温）
热循环耐受：600℃温差反复升降温、每日启停炉上千次无龟裂、无翘曲变形
2、力学性能（固溶去应力出厂状态）
常温抗拉强度≥480MPa，屈服强度≥240MPa，伸长率≥12%，韧性高不易脆断；
950℃高温抗拉≥45MPa，满载辊体与工件不倾斜、不下垂；
抗蠕变优异：950℃长期承重，千小时蠕变伸长率＜0.1%；
抗氧化：950℃氧化增重＜0.05g/㎡・h，极少氧化皮脱落污染工件；
机加工性能：可铣削、钻孔、开槽，精准加工辊槽、法兰安装孔。
四、铸造生产工艺
主流工艺：砂型重力整体铸造支座一次浇筑完整成型，无分段拼接、无焊接热影响区，从根源杜绝高温焊缝开裂；铸件内部组织致密，气孔、缩松缺陷极低，承载稳定性强，适合大尺寸重载支撑座批量生产。
精密款工艺：消失模铸造尺寸公差 ±2~3mm，辊槽圆弧光滑、定位精度高，适配精密网带炉、小型辊底炉，减少炉辊轴头摩擦卡滞。
完整出厂处理流程： 浇筑成型→高温固溶热处理（释放铸造内应力）→抛丸去除表面氧化皮→辊槽、底座法兰机加工钻孔→外观探伤 + 光谱材质检测→成品出厂，附带材质质保报告。
五、主流结构款式与结构设计优势
1、三大标准结构类型
1）U 型单辊支撑座单槽 U 型卡槽，适配单根炉辊，结构小巧轻便，多用于轻型网带炉、小件退火辊道，拆装检修便捷。 2）双槽连体炉辊支座一体铸造双辊卡槽，同时承托两根平行炉辊，底座加宽加厚，承重能力翻倍，钢管辊底炉、重型台车炉专用。 3）悬臂辊支撑底座 加高隔热立式结构，适配炉膛侧部悬臂炉辊，加长隔热缓冲段，隔绝炉膛高温向外传导，保护外侧水冷轴承座、传动链轮。
2、结构核心设计亮点
加厚承重底座：底座壁厚 25–50mm，底部一体铸造加强筋，分散工件与炉辊重压，高温不塌陷翘曲；
圆弧光滑辊槽：辊体接触位置做圆弧过渡，无尖角应力集中，防止辊轴磨损、抱死卡顿，降低辊道运行阻力；
一体式安装法兰：底座预留标准螺栓孔，可直接固定在炉底钢架，定位精准，无需现场二次焊接；
隔热缓冲加高段：立式支座增加隔热高度，阻挡炉膛辐射热传导至外部传动部件，延长轴承、链条使用寿命 3 倍以上；
镂空减重筋：侧面镂空设计，减轻铸件自重同时保证结构强度，加速炉膛气流循环，炉温均匀性更好。
六、五大核心功能与使用优势
精准承重定位，保障输送平稳整体承载炉辊自重与工件载荷，牢牢固定辊体水平度、同心度，杜绝辊体下沉、左右跑偏、工件堆料、刮蹭炉膛等故障，保证连续生产线不间断运行。
高温隔热防护，保护传动配件隔绝炉膛上千度高温向外辐射传导，避免轴承、油封、链轮长期高温老化、卡死、漏油，大幅降低设备维修频次与配件更换成本。
抗蠕变不变形，长效稳定运行高锰氮材质高温强度高，长期 950℃重载不软化、不塌腰，对比普通碳钢支座 3 个月变形报废，本品正常工况使用寿命 10–14 个月。
抗氧化抗渗碳，炉膛洁净无瑕疵高温表面形成致密保护膜，不起皮、不脱落氧化渣，避免掉落至工件表面产生麻点、氧化瑕疵，降低热处理次品率。
抗冷热疲劳，适配间歇生产缓冲炉子每日开炉、降温、淬火带来的剧烈热胀冷缩应力，支座根部、卡槽、底座不易开裂脱落，24 小时连续量产与间断小批量生产均可适配。
七、适配炉型与行业应用
适配热处理炉设备
辊底式钢管正火炉、连续网带淬火回火炉、台车式加热炉、托辊退火炉、线材球化辊道炉、轴承热处理输送炉。
适用行业 & 工件
管材钢管行业：无缝钢管、高压锅炉管调质、正火生产线；
紧固件标准件：螺栓、螺母、弹簧连续退火、去应力；
汽车零部件：半轴、齿轮、传动轴渗碳回火输送；
五金轴承：轴承套圈、小型锻件光亮热处理。
八、定制加工范围
尺寸定制：底座长宽、卡槽内径、支座高度、壁厚按需开模，适配 φ50–φ300mm 各类炉辊；
结构定制：单槽 / 双槽连体、悬臂立式、底部法兰孔位、侧边定位卡槽；
配套一站式供应：同材质炉辊、炉底板、推料滑轨、铲料板整套耐热钢工装；
质检配套：出厂提供光谱材质检测报告、尺寸探伤记录，支持来图开模打样、批量代工。
九、使用注意事项
禁止支座高温状态直接淋水骤冷，温差超过 700℃易产生贯穿热裂纹；
长期连续 980℃以上高温、高碳势强渗碳工况，建议升级 ZG30Cr25Ni12Si2N 高镍材质支撑座；
炉膛高硫、重氧化粉尘环境，每 3 个月停机抛丸清理支座表面积碳氧化层，延长使用寿命；
严格按照设计载荷放置工件，长期超负载会加速高温蠕变，导致辊道倾斜跑偏。
十、竞品对比优势
普通碳钢 / 铸铁支座：900℃快速软化塌陷、频繁开裂，1–3 个月更换，综合运维成本高；
304 不锈钢焊接支座：焊缝高温热裂漏气、卡槽快速磨损卡辊，寿命仅 2–4 个月；
ZG30Cr18Mn12Si2N 一体铸造支座：无焊缝、抗热震耐磨，使用寿命提升 3–5 倍，采购价比 Cr25Ni20 高镍支座低 35%~40%，中小型热处理厂性价比最优；
Cr25Ni20 高镍支撑座：耐温上限更高，但采购成本昂贵，仅适合 1000℃以上持续高温工况。
