、产品基础定义
ZG30Cr18Mn12Si2N 井式炉耐热炉罐，行业又称渗碳马弗罐、气氛炉料筒、井式退火内胆，是立式井式渗碳炉、氮化炉、回火炉、球化退火炉核心密闭内胆构件。 筒身隔绝渗碳气氛、保护炉体加热元件，形成独立密闭热处理工艺腔，适配齿轮、轴类、紧固件、线材批量气体渗碳、碳氮共渗、去应力退火、光亮回火工况，属于中温经济型节镍耐热铸钢一体铸造内胆。
二、材质标准与化学成分（GB/T 8492-2019）
高锰氮奥氏体耐热铸钢，以 Mn、N 替代高成本镍，兼顾高温强度与性价比，元素配比（质量分数）：
表格
| 元素 | 含量区间 | 核心作用 |
|---|---|---|
| C 碳 | 0.26~0.36% | 提升筒体高温蠕变强度、抗冲击耐磨性能 |
| Cr 铬 | 17.0~19.0% | 高温生成致密 Cr₂O₃保护膜，抗渗碳、抗氧化、防起皮掉渣 |
| Mn 锰 | 11.0~13.0% | 稳定奥氏体基体，大幅提升冷热交替抗热震韧性 |
| Si 硅 | 1.6~2.4% | 强化氧化防护膜，改善铸造流动性，抗碳气氛腐蚀 |
| N 氮 | 0.20~0.30% | 细化晶粒、强化晶界，长期高温不易变形鼓包 |
| P、S 杂质 | ≤0.04% | 严控有害杂质，规避高温晶间开裂、脆性失效 |
三、核心温度与力学性能
1、耐温工况区间
长期连续稳定使用：850℃～980℃（渗碳、回火、球化主流工艺温度）
短时峰值耐受：1050℃（间歇保温，不可长期持续超温）
热循环耐受：温差 600℃反复升降温，无龟裂、无鼓包变形
2、力学性能（固溶热处理出厂状态）
常温抗拉强度≥480MPa，屈服≥240MPa，伸长率≥12%；
1000℃高温抗拉≥45MPa，筒体满载不椭圆、不下垂；
抗蠕变优异：950℃长期承压，千小时形变＜0.1%；
抗氧化：950℃氧化增重＜0.05g/㎡・h，炉内无大面积掉渣污染工件；
可焊性优良：局部破损可现场补焊修复，降低更换成本。
四、生产铸造工艺
主流工艺：消失模整体精密铸造整筒一次浇筑成型，无分段拼接、无焊接焊缝，从根源杜绝高温焊缝开裂漏气；铸件内部组织致密，气孔、缩松缺陷极少，尺寸公差 ±2~3mm，同心度高。
辅助工艺：砂型重力铸造（大尺寸非标加厚炉罐）
出厂精加工流程： 浇筑成型→高温固溶去应力→抛丸除氧化皮→法兰 / 吊耳机加工钻孔→尺寸探伤质检→光谱材质检测→成品出厂。
五、主流结构款式与设计优势
1、三大标准结构类型

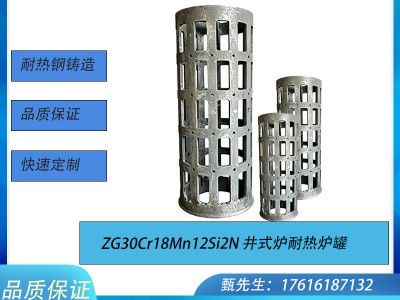

1）封闭式实心筒炉罐全封闭圆筒，底部封底、顶部一体铸造法兰密封，适用于密封要求高的渗碳、氮化工艺，气氛不易泄漏，碳势控制稳定。 2）侧壁镂空导流炉罐筒身均匀开设长圆孔 / 方孔，炉内循环风机气流穿透性强，炉温均匀度 ±5℃以内，工件渗碳层深浅一致，适合大批量轴类、线材连续生产。 3）分体吊装式炉罐筒身上部一体铸重型吊耳，适配行车整体吊出装料，无需人工分段卸料，适配深井式大型井式炉。
2、结构核心优势
加厚筒体壁厚：常规壁厚 25–60mm，重载高温不易鼓包、椭圆变形；
一体铸造法兰：炉口密封法兰与筒身整体成型，无拼接缝隙，砂封、水冷密封贴合紧密；
底部加强筋底座：筒底内置环形筋，承重料筐、料盘不塌陷；
圆弧过渡结构：筒身转角无直角应力集中，冷热循环不易开裂。
六、核心功能与使用优势
隔绝保护：隔离渗碳富碳气氛，防止甲醇、煤油裂解碳黑侵蚀电阻丝加热元件，延长电炉使用寿命；
气氛均匀稳定：密闭筒腔配合循环风机，炉内碳势、温度无死角，工件渗层均匀，次品率大幅降低；
抗渗碳不掉皮：高铬材质抑制表面渗碳脆化，氧化皮脱落少，避免工件表面麻点、缺陷；
抗热震耐用：适配工厂每日频繁开炉、降温、淬火循环，对比普通 304 焊接炉罐寿命提升 3 倍；
性价比突出：无镍配方，采购成本比 Cr25Ni20 高镍炉罐低 35%~40%，中温工况性能接近高镍耐热钢；
节能降耗：蓄热稳定，升温速度快，缩短工艺保温时长，降低电炉耗电。
七、适配炉型与行业应用
适配热处理炉设备
井式气体渗碳炉、井式氮化炉、井式回火炉、线材球化退火炉、立式调质井式电阻炉。
适用行业 & 工件
汽车零部件：变速箱齿轮、曲轴、连杆、凸轮轴渗碳淬火；
紧固件行业：螺栓、螺母、弹簧、铆钉去应力、光亮退火；
冶金线材：钢丝、合金棒材软化退火；
通用机械：锻件、轴承、小型非标零件调质、细化晶粒。
八、定制加工范围
尺寸定制：内径 φ300~φ1800mm，筒高 500~4000mm，壁厚按需加厚；
结构定制：全封闭 / 镂空导流、顶部法兰、一体吊耳、底部支撑座、水冷密封槽；
配套服务：同材质配套淬火吊筐、炉底板、料盘、导流风叶整套耐热工装；
质检配套：出厂附带光谱材质检测报告、尺寸探伤记录，支持批量代工、来图开模打样。
九、使用注意事项
禁止高温状态直接淋水骤冷，温差超 700℃易产生贯穿热裂纹；
长期连续 980℃以上保温工况，建议升级 ZG30Cr25Ni12Si2N 高镍材质炉罐；
炉内高硫、强腐蚀气氛，每 3 个月停机抛丸清理筒内壁积碳，延长使用寿命；
装载工件不可超出筒内承重上限，避免高温长期受压筒体椭圆变形。
十、竞品对比（直观优势）
普通 304/316 焊接不锈钢炉罐：900℃以上快速软化、焊缝开裂漏气，寿命仅 1–3 个月；
ZG30Cr18Mn12Si2N 铸造炉罐：一体无焊缝，950℃稳定运行，正常工况使用寿命 10–14 个月；
Cr25Ni20 高镍炉罐：性能更优，但采购成本高出 40%，中小热处理厂性价比偏低。
