一、产品简介

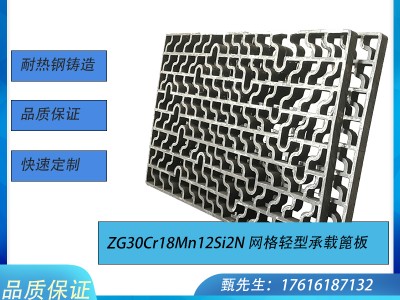

ZG30Cr18Mn12Si2N网格轻型承载篦板是热处理炉专用**轻量化透气承载工装**，主打「轻自重、高透气、匀温快、不变形」，适配箱式炉、台车炉、井式炉、退火回火炉炉底承载与透气换热。采用铬锰氮节镍耐热钢一体网格铸造，相比厚重实心炉底板重量更轻、升温更快、能耗更低，同时保留优异的高温强度与抗热震性能，专为中小型工件、批量标准件、精密五金热处理工况设计，是目前热处理车间**节能提质、轻量化改造**的主流炉底配件。
二、核心功能
1、轻型承重，减重不降强度网格镂空轻量化结构设计，自重比传统实心炉底板降低30%以上，减轻台车负荷、降低升降能耗，同时网格筋条均匀受力，可稳定承载批量工件，高温长期静置不塌陷、不弯曲。
2、全域通透，炉温更均匀大网格均匀开孔，无遮挡死角，炉内热气流、保护气氛、淬火介质上下穿透顺畅，工件底部无积温、无闷温，彻底解决工件底部回火不均、退火色差、硬度偏差等工艺问题。
3、高温抗氧化，不掉渣无污染材质高温生成致密铬硅氧化保护膜，耐炉气冲刷、抗高温氧化，长期循环使用不起皮、不脱落氧化渣，保证精密工件表面洁净，减少打磨、喷砂返工成本。
4、抗热震耐循环，适配频繁生产热膨胀系数小，可承受高频次升温、降温、进出炉冷热冲击，不易开裂、崩边、断裂，适配工厂连续化量产工况，使用寿命远超普通焊接篦板。
5、节能降耗，升温效率高轻量化镂空结构吸热快、蓄热低，炉膛温场响应灵敏，缩短升温等待时间，有效降低电耗、燃气消耗，契合车间节能改造需求。
6、通用性强，多工艺适配可用于空气、氮气、弱保护气氛工况，适配退火、回火、去应力、调质、浅渗碳等多种中温热处理工艺。
三、技术特点
1、高性价比节镍耐热材质采用ZG30Cr18Mn12Si2N奥氏体耐热铸钢，以锰、氮合金替代高价镍元素，900–1100℃中温工况性能稳定，媲美高镍材质，采购成本更低，适合大批量普及替换。
2、网格筋条抗蠕变设计整体网格一体浇筑，筋条布局科学、受力均衡，高温抗软化、抗蠕变能力强，长期满载使用不扭曲、不下垂，杜绝普通篦板局部变形、塌网通病。
3、无焊接整体结构消失模精密铸造成型，无拼接、无焊缝、无应力集中，整体强度高，规避焊接篦板高温脱焊、开裂、掉网问题。
4、耐气氛腐蚀、不疏松粉化高铬硅配比，有效抵抗炉膛气流、微弱腐蚀气氛冲刷，长期使用板面完好、不粉化、不疏松，炉内工况更洁净。
5、可焊可修复、运维省钱材质焊接性能优良，局部崩边、微裂纹、磨损可采用同材质焊条补焊修复，无需整板更换，大幅降低耗材更换成本。
6、尺寸规整、适配性广板面平整、网格均匀，可精准匹配各类方形、圆形炉膛与台车台面，拆装方便、不卡炉、不蹭壁。
四、应用领域
1、退火回火设备专用台车式退火炉、箱式回火炉、去应力炉炉底透气承载。
2、精密小件热处理标准件、紧固件、五金小件、精密冲压件批量均匀热处理。
3、机械结构件处理轴类、小型齿轮、连杆、钣金件去应力、软化退火承载。
4、节能改造升级老旧厚重实心炉底板替换，实现炉膛轻量化、升温快、能耗低的升级改造。
5、多工况通用配套各类中温工业炉、试验炉、批量热处理生产线配套使用。
五、产品款式说明
1、标准轻型网格篦板常规网格孔径、自重轻、透气性好，通用性最强，适合绝大多数中小工件热处理。
2、密孔防掉落篦板小孔径网格设计，防止微型小件、垫片、销钉掉落炉膛，适配精密小件生产。
3、加粗加强筋篦板筋条加粗加密，承重提升，兼顾轻量化与承载力，适合中小型重载工件。
4、方形台车专用篦板标准方形尺寸，适配箱式炉、台车炉炉膛，拆装便捷。
5、圆形井式炉篦板圆形网格结构，贴合井式炉圆形炉膛，受力均匀、摆放规整。
6、非标异形定制篦板可按需定制孔径、板厚、外形尺寸、筋条密度，适配各类非标炉型。
六、产品参数
材质牌号：ZG30Cr18Mn12Si2N（铬锰氮节镍奥氏体耐热铸钢）
执行标准：GB/T 8492-2014 耐热钢铸件国家标准
长期适用温度：900–1100℃
短时极限耐温：1150℃
适配工艺：退火、回火、去应力、调质、浅渗碳
生产工艺：消失模一体精密铸造
结构特点：网格镂空、轻量化、通体透气、一体成型
常规板厚：12mm、15mm、18mm、20mm（可加厚定制）
使用寿命：规范工况3–5年
七、产品型号表
型号 | 款式 | 产品特点 | 适用场景 |
|---|---|---|---|
BB-30-BQ | 标准轻型篦板 | 自重轻、透气好、性价比高 | 常规零件批量退火回火 |
BB-30-MK | 密孔防掉篦板 | 小孔防掉落、温场均匀 | 精密小件、微型零件热处理 |
BB-30-JQ | 加强筋承重篦板 | 承载力强、轻量兼顾耐用 | 中小型重载工件量产工况 |
BB-30-FX | 方形台车篦板 | 适配台车炉、通用性强 | 箱式、台车式热处理生产线 |
BB-30-YU | 圆形井式篦板 | 贴合圆形炉膛、摆放平稳 | 井式退火、回火炉专用 |
BB-30-DZ | 非标定制篦板 | 孔径、厚度、外形按需定制 | 非标炉型、设备节能改造 |
八、使用注意事项
1、适宜工作温度900–1100℃，禁止长期超温运行，避免筋条软化、变形、脆裂。
2、高温状态禁止急冷、水冷、强风直吹，需随炉缓冷，降低热应力，防止网格开裂。
3、工件均匀平铺摆放，禁止单点集中重压、偏载，防止网格局部塌落变形。
4、新篦板首次使用前200–300℃烘烤2小时，去除铸造水汽与浮尘，避免高温掉渣污染工件。
5、日常定期清理网格积碳、氧化皮，保证孔洞通透，维持炉温均匀性。
6、维修补焊必须使用ZG30Cr18Mn12Si2N专用耐热焊条，禁止普通碳钢焊接。
九、选型与购买建议
选型指南：普通批量零件选用标准轻型款，节能透气效果最佳；精密小件、易掉落工件选用密孔款；有一定承重需求选加强筋款；台车炉选方形、井式炉选圆形，精准匹配炉型，避免适配误差。
厂家优势：本厂专业生产ZG30Cr18Mn12Si2N系列耐热钢轻型篦板，源头铸造、一体成型、无气孔、无疏松、耐高温不变形。常规规格现货充足，支持各类非标尺寸、孔径、厚度定制，可提供光谱检测、出厂质检资料，品质稳定、交期快，适合设备配套、老旧工装替换、车间节能升级，有工况尺寸可随时咨询，免费帮您选型匹配方案。
