一、产品简介

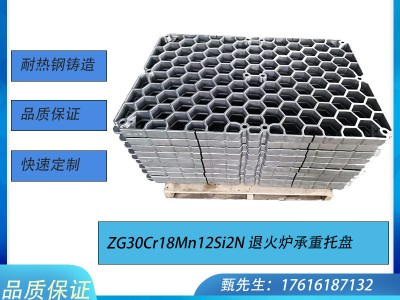

ZG30Cr18Mn12Si2N退火炉承重托盘是台车退火炉、箱式退火炉、井式退火炉专用**高温承载耐热钢工装**，主要用于炉内工件平铺承载、整盘装料、整盘进出炉转运。采用铬锰氮节镍耐热钢一体铸造成型，专门适配900–1100℃长期退火、去应力、调质等温工况，具备**高温承重强、不塌陷、不变形、不开裂、不掉渣**等优势，完美替代普通焊接托盘、铸铁托盘、高镍托盘，是目前退火生产线提质降本的主流炉底承载配件。
二、核心功能
1、高温重载承重，炉底稳定承载整体铸造结构强度高，板面加持加强筋设计，可长期承载重型工件、批量堆叠工件，高温静置不塌陷、不弯曲、不翘边，杜绝托盘变形导致工件摆放倾斜、受热不均。
2、匀温透气，退火工艺更稳定实心板、网格镂空板两种结构可选，镂空结构透气性强，炉内热气流穿透均匀，工件上下温差小，有效改善退火硬度不均、去应力不彻底、工件色差等工艺问题。
3、抗氧化不掉渣，保证工件表面洁净材质高温形成致密钝化防护层，耐炉气冲刷、耐高温氧化，长期退火不起皮、不脱落氧化渣，避免工件表面粘渣、麻点、脏污，减少二次打磨返工。
4、抗热震耐疲劳，适配频繁启停热膨胀系数低，可承受反复升温、降温、进出炉冷热冲击，不易开裂、崩边、断裂，适配工厂连续化退火量产工况。
5、整盘转运，提升生产效率板面平整规整，适配整盘吊装、整盘台车进出炉，无需反复倒料，减少工件磕碰划伤，大幅提升装出炉效率。
6、耐腐蚀适配多工艺可适配空气、氮气、弱保护气氛退火、去应力、回火、调质等多种热处理工况，通用性极强。
三、技术特点
1、中温专用高性价比材质采用ZG30Cr18Mn12Si2N奥氏体耐热铸钢，以锰氮合金替代昂贵镍元素，在900–1100℃中温区间性能对标高镍材质，采购成本降低40%以上，性价比远超普通不锈钢、铸铁托盘。
2、高温抗蠕变性能优异金相组织细密稳定，高温不易软化，长期满载保温抗下垂、抗变形能力强，解决普通托盘高温塌陷、板面凹凸不平通病。
3、一体铸造无焊接缺陷消失模整体浇筑成型，无焊缝、无拼接、无应力集中，整体受力均匀，杜绝焊接托盘焊缝开裂、脱焊、破损问题。
4、耐冷热冲击、寿命长抗热疲劳性能突出，上万次冷热循环不开裂、不崩角，使用寿命是普通焊接托盘的3倍以上。
5、可修复复用、运维成本低材质可焊性良好，局部磨损、微裂纹、崩边可采用同材质专用焊条补焊、打磨整形，无需整盘更换，大幅降低耗材成本。
6、尺寸规整、适配性广板面平整度高，可精准匹配各类退火炉炉膛、台车台面、炉底支撑结构，装料平稳、不卡炉、不蹭壁。
四、应用领域
1、退火炉专用承载适配台车式退火炉、箱式退火炉、井式退火炉、去应力炉炉底承载使用。
2、机械零部件热处理轴类、齿轮、锻件、钣金件、结构件退火、去应力、调质承载。
3、汽配、工程机械行业高强度结构件、传动零件、锻压件软化退火、消应力处理。
4、模具五金行业模具模胚、模座、五金配件去应力退火、回火承载。
5、标准件、紧固件行业螺栓、螺母、弹簧批量退火、软化热处理装料承载。
6、老旧工装升级替换替换易变形、易掉渣、寿命短的老式焊接托盘、铸铁炉底板。
五、产品款式说明
1、实心密封承重托盘板面密实、承重极强、隔热效果好，适合重型锻件、厚重工件退火承载。
2、网格镂空透气托盘通透均匀、温场一致、退火效果好，适合精密零件、批量小件去应力处理。
3、加厚重载加强托盘板体加厚、底部加强筋加密，承载力大幅提升，适配长期满载量产工况。
4、方形标准托盘适配箱式炉、台车炉方形炉膛，通用性强、现货充足。
5、圆形炉底托盘适配井式退火炉圆形炉膛，摆放规整、受力均匀。
6、非标异形定制托盘可按炉膛尺寸、承重吨位、板厚、孔径、外形尺寸定制加工。
六、产品参数
材质牌号：ZG30Cr18Mn12Si2N（铬锰氮节镍耐热铸钢）
执行标准：GB/T 8492 耐热钢铸件国家标准
长期工作温度：900–1100℃
短时极限耐温：1150℃
适配工艺：退火、回火、去应力、调质、低温渗碳
生产工艺：消失模一体精密铸造
常规板厚：15mm、20mm、25mm、30mm（可加厚定制）
常规使用寿命：规范工况3–5年
七、产品型号表
型号 | 款式结构 | 核心特点 | 适用场景 |
|---|---|---|---|
TP-30-SX | 实心标准托盘 | 承重高、隔热好、不变形 | 重型工件、锻件退火承载 |
TP-30-LK | 镂空透气托盘 | 温场均匀、退火精度高 | 精密零件、批量小件去应力 |
TP-30-JH | 加厚重载托盘 | 高强度、抗蠕变、承载力大 | 连续量产、重载满负荷工况 |
TP-30-YU | 圆形炉底托盘 | 贴合井式炉膛、摆放平稳 | 井式退火炉专用 |
TP-30-FX | 方形台车托盘 | 适配台车炉、通用性强 | 箱式、台车式退火生产线 |
TP-30-DZ | 非标定制托盘 | 尺寸、厚度、结构按需定制 | 非标炉膛、设备改造配套 |
八、使用注意事项
1、正常使用温度控制在1100℃以内，禁止长期超温运行，避免材质软化、板面变形。
2、热处理结束随炉自然缓冷，禁止高温急冷、水冷、强风吹冷，防止热应力产生裂纹。
3、工件均匀平铺摆放，禁止局部集中重压、偏载，防止板面局部塌陷扭曲。
4、新托盘使用前200–300℃烘烤2小时，去除铸造水汽与浮尘，避免首次高温掉渣。
5、维修补焊必须使用ZG30Cr18Mn12Si2N专用耐热焊条，焊前预热、焊后缓冷。
6、禁止剧烈撞击、重压堆放，存放保持板面平整，避免机械变形。
九、选型与购买建议
选型建议：重型锻件、厚重工件退火选用实心加厚款；精密去应力、批量小件选用镂空透气款；井式炉选圆形款、台车炉选方形标准款；满负荷连续生产优先加厚重载款，稳定性更强、寿命更长。
购买优势：本厂源头铸造生产，专业制作ZG30Cr18Mn12Si2N退火炉承重托盘，一体铸造无气孔、无疏松、耐高温不变形、不掉渣。常规规格现货充足，支持任意尺寸、厚度、结构非标定制，可提供光谱材质检测、出厂质检资料，工况稳定质保，适配设备配套、工装替换、车间升级，需要可随时咨询定制。
