一、产品简介

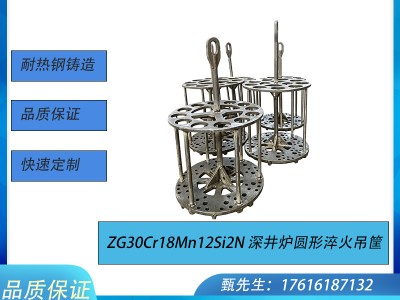

ZG30Cr18Mn12Si2N深井炉圆形淬火吊筐是**深井式、井式热处理炉专用吊装工装**，专为深井炉细长炉膛结构设计，整体圆形结构贴合炉膛、垂直吊装进出炉，适配淬火、渗碳、回火、去应力等工艺。采用国标铬锰氮耐热钢一体铸造，耐高温、抗热震、抗蠕变、不开裂不掉渣，解决普通焊接吊筐高温变形、脱焊、掉渣、工件硬度不均等问题，是深井炉大批量零件热处理的核心配套工装。
二、核心功能
1、垂直深井吊装，适配深井炉工况圆形立式结构适配深井炉狭长炉膛，可整体垂直吊装升降，不蹭炉壁、不卡炉口，装出炉顺畅，适配深井炉连续化生产。
2、多层分层装载，提升单炉产能采用多层镂空分层结构，可分层放置轴类、齿轮、轴承、紧固件等工件，杜绝堆叠挤压，大幅提升深井炉单次装炉量与生产效率。
3、镂空通透设计，淬火冷却均匀整体网格镂空布局，炉气、淬火油、冷却水穿透性强，工件上下、内外温场一致，有效解决深井炉上下温差大、淬火软点、硬度不均、渗层深浅不一等工艺缺陷。
4、高温抗蠕变，长期垂直承重不变形ZG30Cr18Mn12Si2N材质高温结构稳定，900–1100℃长期保温、垂直满载承重，筐体不拉长、不塌陷、不扭曲变形。
5、抗氧化不掉渣，保护工件表面质量高温形成致密防护膜，耐炉气冲刷、不起皮、不掉渣，避免工件表面麻点、氧化杂质，减少返工打磨工序。
6、一体吊耳结构，吊装安全稳定吊耳与筐体整体铸造，无焊接薄弱点，承重强、防撕裂，适合行车长期高频吊装作业。
三、技术特点
1、节镍耐热材质，中温性价比极高采用ZG30Cr18Mn12Si2N铬锰氮奥氏体耐热铸钢，以锰氮合金替代高价镍，中温性能接近高镍材质，采购成本更低，适合深井炉长期量产使用。
2、强抗热震，适配高频冷热循环热膨胀系数低，可承受上万次升温、降温、出炉急冷冲击，筐体不易开裂、崩边、断裂，使用寿命是普通焊接吊筐3倍以上。
3、垂直抗拉伸性能优异针对深井炉垂直悬挂工况优化材质配比，高温抗拉伸、抗下垂能力强，长期悬挂不会出现筐体拉长、层板下沉现象。
4、耐多气氛腐蚀适配空气、氮气、氨气、弱渗碳气氛，耐炉气腐蚀、不疏松、不粉化，适配多种深井炉热处理工艺。
5、整体消失模铸造，无焊接缺陷一体浇筑成型，无拼接、无焊缝、无应力集中，彻底杜绝焊接吊筐高温脱焊、断裂通病。
6、可修复复用，运维成本低材质可焊性好，局部磨损、微裂纹可采用同材质焊条补焊修复，无需整筐更换，降低车间耗材成本。
四、应用领域
1、深井式热处理炉专用适配深井淬火炉、深井回火炉、深井渗碳炉、深井退火炉吊装承载。
2、精密机械零件处理齿轮、轴承套、传动轴、销轴、花键轴等长轴类、盘类零件淬火渗碳。
3、汽配工程机械行业变速箱零件、传动结构件、高强度零部件整体热处理。
4、标准件紧固件行业螺栓、螺母、弹簧、小型五金件批量深井炉回火、淬火、去应力。
5、老旧工装替换升级替换老式焊接吊筐、简易铁筐，解决变形、掉渣、寿命短、工艺不稳定问题。
五、产品款式说明
1、标准多层圆形吊筐（通用款）多层均匀分层、孔径标准，通用性强，适合常规零件批量淬火回火。
2、加高深井专用吊筐整体加高加长，适配深井炉超深炉膛，提升单炉装载量。
3、加厚重载吊筐立柱、层板、吊耳加厚加粗，承载力强，适合重型工件、满载长时间保温。
4、密孔防掉落吊筐小孔径网格，防止垫片、销钉、微型小件掉落炉膛。
5、整体密封透气吊筐适配深井渗碳、氮化工艺，气氛稳定、渗层均匀。
6、非标异形定制吊筐可按炉膛直径、深度、工件高度定制层数、孔径、外径、总高。
六、产品参数
材质牌号：ZG30Cr18Mn12Si2N（铬锰氮节镍奥氏体耐热铸钢）
执行标准：GB/T 8492-2014 耐热钢铸件标准
长期适用温度：900–1100℃
短时极限耐温：1150℃
适配工艺：淬火、回火、退火、渗碳、碳氮共渗、去应力
结构形式：圆形立式、多层镂空、整体铸造吊装结构
成型工艺：消失模整体精密铸造
常规寿命：规范工况3–5年
七、产品型号表
型号 | 结构款式 | 产品特点 | 适用场景 |
|---|---|---|---|
DK-30-BZ | 标准多层圆形吊筐 | 结构稳定、性价比高、通用性强 | 常规零件深井炉淬火回火 |
DK-30-GJ | 加高深井专用吊筐 | 加长加高、适配深炉膛、装量大 | 深井炉超深炉膛量产 |
DK-30-JH | 加厚重载吊筐 | 承重强、抗蠕变、不变形 | 重型模具、厚重工件满载工况 |
DK-30-MK | 密孔防掉落吊筐 | 小孔防掉、透气均匀 | 微型小件、精密垫片热处理 |
DK-30-MF | 密封透气渗碳吊筐 | 锁气稳氛、渗层均匀 | 深井渗碳、氮化精密工艺 |
DK-30-DZ | 非标定制吊筐 | 尺寸、层数、孔径按需定制 | 非标深井炉、设备改造配套 |
八、注意事项
1、严禁长期超1100℃高温运行，避免材质脆化、吊筐拉长变形、吊耳疲劳损伤。
2、高温出炉禁止急冷、强风吹冷、水冷，需随炉缓冷，防止热应力开裂。
3、工件均匀分层摆放，禁止单边偏载、局部重压，防止吊筐倾斜、扭曲、下垂。
4、吊装保持垂直升降，禁止斜拉、撞击炉口、炉壁，避免吊耳受力撕裂。
5、新吊筐首次使用前200–300℃烘烤2–3小时，去除水汽浮尘，防止高温掉渣。
6、维修补焊必须使用同材质ZG30Cr18Mn12Si2N专用焊条，禁止普通碳钢焊接。
九、应用与购买建议
选型建议：普通零件批量热处理选标准款；深井超深炉膛选加高款；重型工件选加厚重载款；精密小件选密孔款；渗碳氮化精密工艺选密封透气款。
使用建议：工件摆放预留透气间隙，定期清理层板积碳氧化皮，保证炉气流通顺畅；定期检查吊耳、层板、立柱状态，微小裂纹及时修补，延长使用寿命。
购买建议：本厂为耐热钢铸造源头厂家，专业生产ZG30Cr18Mn12Si2N深井炉圆形淬火吊筐，一体铸造无气孔、无掉渣、高温不变形，常规规格现货充足，支持按需非标定制尺寸、层数与孔径。出厂可提供光谱检测、质检资料，工况稳定质保，可适配设备配套、工装替换、车间升级项目，欢迎咨询对接。
标签：#ZG30Cr18Mn12Si2N深井炉吊筐 #圆形淬火吊筐 #井式炉吊装料筐 #深井炉热处理工装 #耐热钢吊筐 #热处理铸钢工装
