一、产品概述

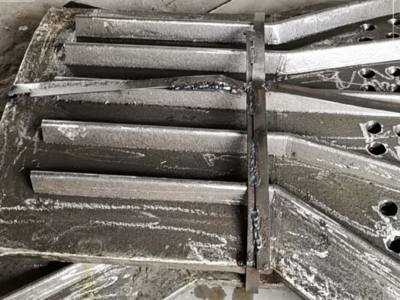

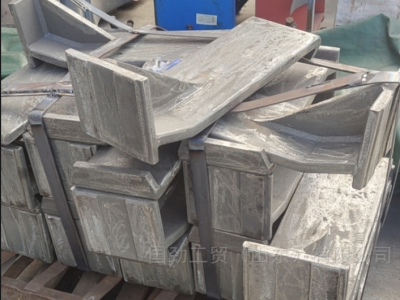

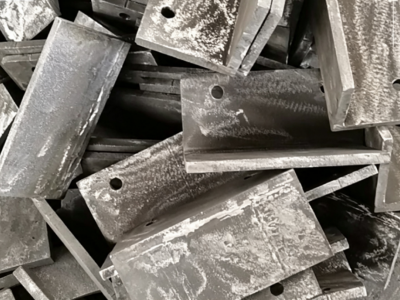

ZG30Cr26Ni5 低温区挂片，又称窑内挂板、炉内衬挂片，采用ZG30Cr26Ni5 高铬镍双相耐热铸钢一体铸造，主要装配在回转式焚烧炉、固废焚烧窑低温区段。通过悬挂式安装，阻挡物料直接冲刷耐火浇注料，保护炉内衬，同时起到挡料、导流、聚热作用。无锡宸霄金属支持尺寸、结构、安装孔位来图、旧件测绘非标定制，执行标准 GB/T 8492-2002。
二、材质基础参数 ZG30Cr26Ni5
1、化学成分（质量分数 %）
C：0.20～0.40Si：≤2.00Mn：≤1.00Cr：24.0～28.0Ni：4.0～6.0S ≤0.04，P ≤0.04，余量为铁基体
2、适用温度区间
长期连续使用温度 ≤900℃；短时峰值≤1000℃⚠️使用提示：长期 700～850℃恒温环境易析出 σ 脆性相，材料韧性下降；不适用于强渗碳气氛、持续超 1000℃高温区段。
3、材质特性
高铬成分，高温抗氧化、耐烟气腐蚀，抵抗低温区烟气氧化侵蚀；
整体铸造成型，结构强度高，抗物料冲击磨损；
相比高镍耐热合金铸件成本更低，适合焚烧炉中低温工况，性价比突出；
铸造可塑性强，可制作多种弯折、挂钩一体式结构。
三、结构与生产工艺
结构特点一体成型挂钩 + 挡料板结构，自带悬挂装配结构，可直接吊挂于炉体支架；U 型 / 折板式结构，有效承接、阻挡物料；板面加厚处理，抗撞击、耐磨损，安装尺寸、折弯角度、挂耳样式均可按需调整。
制造工艺树脂砂整体铸造→清砂打磨→尺寸校正；挂耳、承重区域重点加厚强化。
质量标准铸件不允许存在贯通裂纹、大面积密集砂眼气孔；常规缺陷可预热焊补修复；可提供光谱材质检测、渗透探伤（PT）。
四、产品功能与用途
保护耐火内衬悬挂布置在回转焚烧炉低温段，隔绝固体物料、高温烟气直接冲刷炉内耐火浇注料，减少内衬磨损、剥落，延长窑体耐火材料使用寿命。
阻挡物料滑落、缓冲料流利用折板结构减缓物料滑动速度，均衡窑内物料行进速度，防止物料快速集中堆积。
烟气导流、聚热稳温打乱筒体内烟气走向，优化炉膛气流分布，均衡低温区段温度，改善焚烧工况。
耐循环热冲击适应回转窑持续转动带来的冷热交替循环工况，抵抗周期性热应力，不易断裂脱落。
五、适配设备炉型
✅ 回转式固废低温焚烧窑✅ 垃圾焚烧回转炉低温区段✅ 污泥热解焚烧回转窑✅ 工业危废中低温回转焚烧设备
❌ 不适用工况回转窑高温煅烧段（长期＞1000℃）；强硫化、重度腐蚀高温烟气环境；热处理渗碳炉设备。
六、安装与使用注意事项
安装预留热膨胀间隙，升温后避免相互挤压造成断裂；
吊装装配严禁强力敲击挂耳位置，防止产生隐性裂纹；
初次烘窑缓慢升温，逐步释放铸造内应力；
定期停炉巡检，出现裂纹、严重变形、挂耳磨损及时更换，防止脱落卡阻回转筒体。
七、供货说明
源头耐热钢铸造厂家，支持样品试制、批量供货；可根据旧件测绘复刻，按需调整厚度、外形、挂耳结构；铸态交货，协商排产周期。
