| 价格 | 面议 |
| 发货 | 江苏无锡市付款后3天内 |
| 品牌 | 劲国 |
| 库存 | 1999件起订1件 |
ZG30Cr18Mn12Si2N 高温铲料板（又称推料铲板、进料铲板、清渣推头）是台车炉、推板炉、连续渗碳炉、箱式热处理炉配套专用高温推送工装。 工况长期承受850–1050℃高温、往复机械摩擦、冷热交替冲击、炉内渗碳氧化气氛，替代普通焊接不锈钢板、普通铸钢推板，解决高温弯曲、卷刃、开裂、快速磨损、频繁更换的痛点，适配齿轮、标准件、轴类退火、回火、渗碳、去应力生产线进出料、炉底清渣、料盘整体转运作业。 整体采用一体重力砂型铸造成型，无拼接、无焊接焊缝，铲刃加厚、背部加强筋加固，结构强度远高于切割焊接板材，适配各类液压推料机构、行车辅助进料设备。
材质为高锰氮节镍型奥氏体耐热铸钢，依靠 Mn、N 替代高价镍，兼顾耐高温性能与成本优势，元素配比如下（质量分数 %）：
表格
| 元素 | 含量区间 | 核心作用 |
|---|---|---|
| C 碳 | 0.26~0.36 | 形成碳化物，提升高温耐磨性、铲刃抗冲击强度 |
| Cr 铬 | 17.0~19.0 | 高温生成致密 Cr₂O₃保护膜，抗氧化、抗渗碳、防起皮剥落 |
| Mn 锰 | 11.0~13.0 | 稳定奥氏体基体，提升冷热交替抗热震韧性，替代镍降成本 |
| Si 硅 | 1.6~2.4 | 复合强化氧化膜，提升抗渗碳性能，改善铸造流动性 |
| N 氮 | 0.20~0.30 | 细化晶粒、强化晶界，大幅提升高温蠕变强度，长期承重不变形 |
| P/S 杂质 | ≤0.04 | 严格控制，规避高温晶间腐蚀、脆性开裂 |
耐温区间
长期连续稳定使用：850–980℃（渗碳、回火、退火主流工况）
短时峰值耐受：1050–1100℃（间歇高温保温，不可长期持续）
熔点区间：1380~1440℃，热膨胀系数低，冷热温差 600℃循环不易开裂
常温力学（固溶热处理交货）抗拉强度≥480MPa，屈服强度≥240MPa，伸长率≥12%，硬度 HB180–230，可铣削、钻孔加工安装孔位
高温工况性能
1000℃高温抗拉≥45MPa，往复推送重载不弯曲下垂；
抗蠕变：1000℃/100MPa 载荷下，1000 小时蠕变伸长率＜0.1%；
抗氧化：1000℃氧化增重＜0.05g/㎡・h，长期使用无大面积起皮掉渣；
抗热疲劳：反复进出炉冷热冲击数千次无裂纹、无断裂。
采用重力砂型整体浇筑，一体成型无焊接缺陷，消除高温下焊缝开裂风险；成品经抛丸除氧化皮、固溶热处理，释放铸造内应力，出厂尺寸稳定不变形。可选消失模精密铸造，尺寸公差 ±2–3mm，平整度更高。
加厚铲刃：前端推料铲口加厚处理，耐磨抗撞击，避免长期推送料盘出现卷刃、缺口；

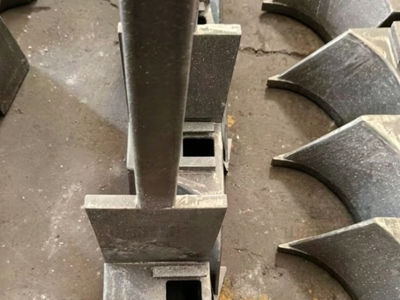

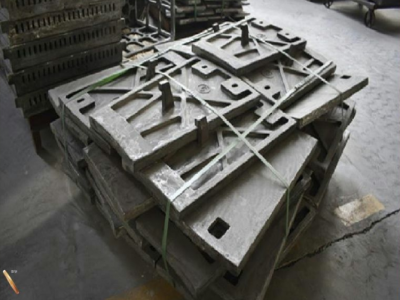

背部加强筋：铲板背面一体式铸造三角 / 井字加强筋，提升整体抗弯性能，高温重载不凹陷；

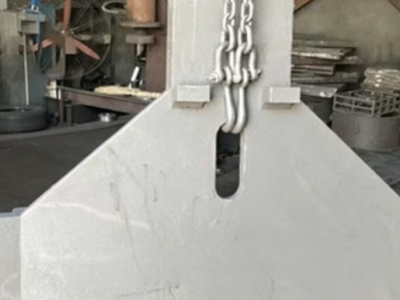

预留安装结构：顶部一体铸出吊耳、安装通孔，可直接对接推料油缸、行车链条，无需二次焊接；
平整板面：板面平整无凹凸，推送料盘受力均匀，不会刮伤炉底板、工件料筐。
普通不锈钢焊接铲板：900℃以上快速软化、弯曲，焊缝热裂，使用寿命 1–2 个月；
普通碳钢铲板：极易氧化起皮，渗碳工况快速腐蚀，磨损严重；
ZG30Cr18Mn12Si2N 铲料板：耐高温、耐磨、抗渗碳，正常工况使用寿命 8–12 个月，综合运维成本降低 60% 以上，价格比 Cr25Ni20 高镍耐热钢低 35% 左右。
台车式退火炉、箱式回火炉、连续推板渗碳炉、井式淬火炉、网带热处理炉、辊底炉。
工件 / 料盘推送：配套液压推料机，批量推送装满齿轮、标准件的料盘进出炉膛；
炉底清渣除氧化皮：高温状态下铲刮炉膛底部堆积氧化渣、碳黑，减少人工高温进炉操作；
重载转运：带吊耳款式可配合行车，整框吊装转运高温工件料筐、炉底板。
低碳钢 / 合金钢渗碳、碳氮共渗、齿轮回火、五金件去应力退火、紧固件调质。
尺寸定制：长度、宽度、厚度、铲刃角度按需开模，常规厚度 20–60mm；
安装结构定制：单吊耳、双吊耳、侧边法兰安装孔、底部卡槽等结构均可一体铸造；
表面处理：抛丸、固溶热处理、局部机加工钻孔、铣安装槽；
配套服务：可同步配套同材质炉底板、料筐、滑轨、垫铁整套耐热钢工装，提供材质光谱检测质保书，支持批量代工、来图开模打样。
避免瞬间骤冷骤热（高温铲板直接接触冷水），温差超过 700℃易产生热裂纹；
推送负载不超过铲板设计承重，重载会加速高温蠕变弯曲；
炉内强氧化、高硫气氛工况建议定期做抛丸除氧化皮，延长使用寿命；
长期 1000℃以上持续保温工况，建议升级 Cr25Ni20 材质铲料板。
汽车零部件热处理厂、齿轮加工企业、标准件紧固件厂、轴承回火车间、工程机械配件热处理生产线、环保焚烧配套热处理设备厂家。
参考 17 篇资料
