渗碳淬火工件承载 ZG30Cr26Ni5 料盘 耐高温抗氧化铸钢料盘 源头铸造厂家

一、产品概述

ZG30Cr26Ni5 网格料盘，采用高铬镍双相耐热铸钢消失模一体精密铸造，为台车炉、辊道窑、箱式焙烧炉专用承载工装。盘面采用网格镂空加强筋结构，自重轻、热风穿透性好，用于装载紧固件、轴类工件、粉体物料，随台车或辊道连续进出炉膛。适用长期 750～950℃中低温工况，耐微量硫、氯腐蚀性烟气，抗热震、高温抗蠕变不易塌陷变形，广泛应用机械热处理、新能源粉体煅烧、化工无机盐焙烧生产线，支持图纸、样品非标尺寸定制。

二、核心功能

1. 工件 / 粉体物料承载，实现批量热处理、煅烧作为基础装载载体，平铺放置工件、粉体匣钵，单层或多层堆叠使用，适配台车炉、辊道窑连续生产，充分利用炉膛空间，提升单炉装载量，提高生产线产能。

2. 网格镂空结构，保证炉内热风、气氛通透网格镂空布局，高温气流、保护气氛可以垂直穿透料盘，消除上下物料温差，工件受热均匀，有效减少硬度不均、渗层偏差、粉体煅烧色差，稳定工艺一致性。

3. 高温抗蠕变，长期重载不易下垂塌陷750～950℃持续高温载荷环境下，盘面具备优良抗蠕变性能，长期承重不易弯曲、盘面下陷，长久保持平面精度，防止料盘变形倾斜、物料滑落。

4. 优良抗热震性能，适应频繁冷热交变跟随台车频繁进出炉膛，持续承受室温与高温交替冲击，材质韧性充足，网格筋条、盘体转角位置不易萌生热裂纹、崩边断裂，兼顾间歇生产与 24h 连续量产。

5. 耐微量腐蚀性烟气，抗氧化不掉渣表面形成致密 Cr₂O₃氧化防护层，抵御粉体焙烧、固废热处理产生的微量硫、氯烟气；氧化膜不易成片剥落，避免金属碎屑污染精密工件、新能源粉体原料。

6. 一体化加强筋结构，优化自重、降低能耗背部网格加强筋一体成型，在保证承载强度前提下减轻料盘自重，减少炉体升降、辊道输送负载，降低加热能耗。

三、技术特点

1. 材质优势：ZG30Cr26Ni5 双相耐热铸钢ZG30Cr26Ni5 奥氏体 + 铁素体双相耐热铸钢，24～28% Cr 构建稳定抗氧化膜，4～6% Ni 提升基体韧性；抗氧化、抗微量硫 / 氯烟气腐蚀性能优于 ZG30Cr18Mn12Si2N 铬锰氮材质，适合中低温带腐蚀工业炉工况。化学成分（质量分数）C：0.25～0.35%；Cr：24.0～28.0%；Ni：4.0～6.0%；Si≤2.0%；Mn≤2.0%；S≤0.04%；P≤0.04%力学性能室温抗拉强度≥550MPa；屈服强度≥270MPa；伸长率≥18%；布氏硬度≤250HB；高温韧性、抗压抗蠕变性能均衡。

2. 消失模一体铸造成型，无焊缝薄弱点盘体、网格筋条一体浇筑成型，无拼接焊接缝；彻底规避焊接料盘焊缝高温脱焊、优先腐蚀开裂通病；铸件组织致密，气孔、疏松缺陷可控，整体刚性远高于钢板焊接料盘。

3. 高温抗蠕变稳定，盘面平整度持久保持750～950℃长期高温承压下塑性变形速率低，盘面平整性长期稳定，不会出现中部下垂，持续保留气流流通间隙。

4. 热疲劳性能优异，延缓裂纹扩展材质热膨胀系数均衡，上万次冷热循环冲击下裂纹扩展缓慢，降低网格筋条、盘边位置崩裂失效概率。

5. 网格镂空布局，兼顾强度与通风换热科学网格开孔布局，最大化热风流通面积，减少气流阻力；同时减少积料、结焦附着面积，方便清理。

6. 非标定制能力强可生产矩形网格料盘（实拍同款）、实心料盘、圆形网格料盘、带围挡边框料盘；可定制长宽、厚度、网格规格、周边安装孔，新旧台车炉、辊道窑均可配套改造。

四、产品结构分类（选型参考）

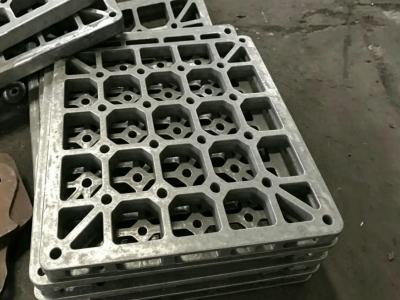

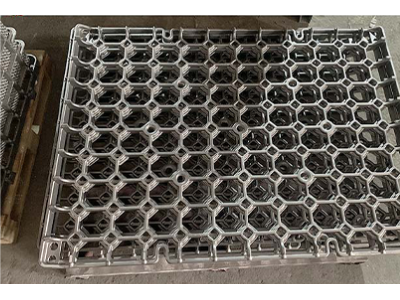

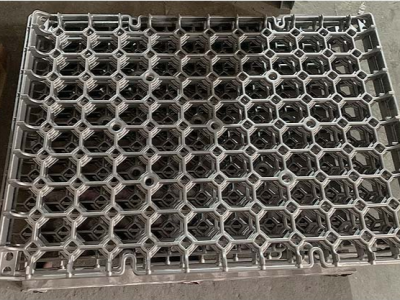

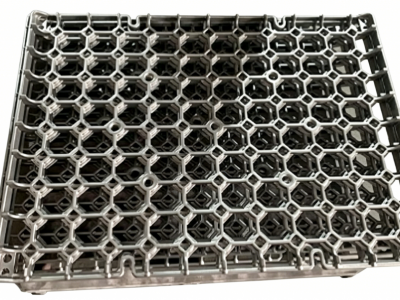

1. 矩形网格镂空料盘（实拍同款）方形网格加强筋一体结构，通用性最强，适配绝大多数台车退火炉、辊道粉体焙烧炉、连续热处理生产线。

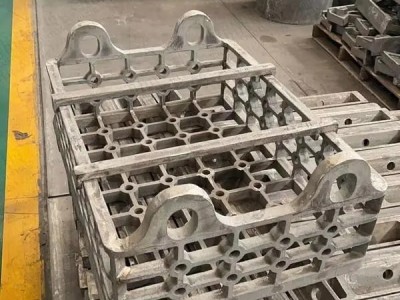

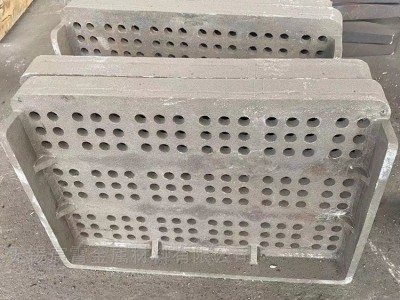

2. 带围挡边框料盘四周加高围边，防止细小粉体、工件滑落，适合粉体匣钵装载、小型精密零件。

3. 加厚重载料盘盘体、网格筋条加厚强化，承载力大幅提升，适合重型工件、高密度匣钵装载工况。

4. 实心平板料盘盘面无镂空，适合极易漏料超细粉体、熔融风险物料。

5. 非标异形定制料盘按需定制长宽、厚度、网格尺寸、外形轮廓，根据旧台车图纸测绘加工，用于老旧炉体改造、非标窑炉新机配套。

五、适用领域

1. 台车式退火炉、回火炉、调质炉齿轮、紧固件、轴类热处理承载料盘；

2. 新能源前驱体、无机盐粉体台车焙烧炉、辊道煅烧炉物料装载盘；

3. 五金汽配、精密零部件连续辊道热处理生产线工装；

4. 含有微量硫、氯烟气的中温粉体煅烧、保护气氛热处理工况；

5. 老旧台车炉、辊道窑工装升级改造，替换普通焊接料盘易变形、易断裂、腐蚀快问题。

六、工况使用参数

✅ 最佳长期使用温度：750～950℃✅ 短时极限耐受温度：≤1000℃✅ 适用介质：高温空气、保护气氛、氧化气氛、含微量硫 / 氯烟气✅ 预期正常使用寿命：2.5～4 年✅ 成型工艺：消失模精密铸造✅ 常规盘体厚度：12mm、15mm、18mm

七、安装与使用注意事项

1. 温度管控：稳定运行 750～950℃，禁止长期持续高于 1000℃运行，避免晶粒粗化、蠕变加速、氧化腐蚀加剧。

2. 升降温规范：采用阶梯升温、停炉自然缓冷；严禁高温出炉直接喷水急冷，巨大热应力容易造成筋条裂纹、盘面变形。

3. 装载规范：工件、匣钵均匀分散摆放，禁止局部集中堆载，防止盘面局部受压塌陷。

4. 摆放支撑要求：料盘底部均匀布置垫铁，禁止单点支撑，避免受力不均扭曲变形。

5. 定期维护：定期清理网格表面积碳、氧化皮、粘结物料，防止网格堵孔形成局部热点。

6. 烘炉要求：新料盘投入使用前分段低温烘炉，释放铸造内应力，空载试运行无异常后再装载生产。

7. 工况边界：本产品适配中低温微量腐蚀烟气工况；长期＞950℃、高浓度强腐蚀烟气，建议升级 ZG4Cr26Ni4Mn3NRe 稀土耐热钢。

八、采购优势说明

1. 源头厂家：无锡宸霄金属，专业耐热钢消失模精密铸造，可提供光谱材质检测报告，材质成分有保障。

2. 支持定制：长宽、厚度、网格样式、边框结构均可按图纸、样品定制，大小批量均可承接。

3. 性价比突出：性能优于碳钢、铸铁、ZG30Cr18Mn12Si2N 铬锰氮材质；采购成本低于高镍 2520 系列耐热钢。一体铸造无焊缝，更换周期更长，避免工件批量热处理不良、物料污染损失。

4. 质量保障：成品严格外观检验，无密集气孔、贯穿裂纹；标准合规工况质保 12 个月（人为撞击、超温违规使用除外）。

5. 交期灵活：常规矩形网格料盘常备模具，排产周期短；加厚、异形非标料盘可协商生产周期，满足新项目配套、工装批量抢修更换需求。

九、选材参考建议

1. 纯净空气气氛、腐蚀轻微间歇热处理，预算有限：可选 ZG30Cr18Mn12Si2N 铬锰氮材质；

2. 粉体焙烧、连续台车热处理，烟气带有微量硫氯腐蚀介质、长期连续生产：优先选用 ZG30Cr26Ni5 网格料盘；

3. 长期温度持续高于 950℃、高浓度强腐蚀气氛工况：建议升级 ZG4Cr26Ni4Mn3NRe 稀土强化耐热铸钢。
