ZG30Cr26Ni5 集料斗 回转焙烧窑高温卸料料斗 耐热钢铸造集料筒

一、产品概述

ZG30Cr26Ni5 集料斗采用高铬镍双相耐热铸钢消失模一体精密铸造，是流化床、回转焙烧窑、粉体煅烧炉、固废焚烧系统高温物料收集、导流核心构件。整体为圆筒法兰结构，一体成型法兰与筒身，用于高温粉体、颗粒物料汇集、下料输送。适用长期 750～950℃中低温工况，耐物料冲刷磨损、抗微量硫氯烟气腐蚀、抗热震、高温不易蠕变变形，有效解决普通焊接集料斗焊缝磨穿、腐蚀开裂问题，广泛应用新材料粉体煅烧、化工无机盐、环保固废处置生产线，支持图纸、样品非标定制。

二、核心功能

1. 高温粉体汇集导流，稳定连续集料下料安装于焙烧炉、流化床出料位置，承接高温颗粒、粉体物料，规整物料流向，实现物料平稳汇集、连续导出，避免物料偏流、飞溅、堵料，保障整条煅烧、焚烧生产线进料出料节拍稳定。

2. 抵御物料持续冲刷，延缓内壁磨损减薄高温物料持续滑落摩擦冲击筒体内壁，铸件组织致密耐磨，降低内壁冲刷损耗，延长使用寿命，减少频繁停机修补、更换构件。

3. 高温抗蠕变，长期工况不易扭曲塌陷750～950℃持续高温辐射工况下，筒身具备优良抗高温蠕变性能，筒体不易鼓包、扭曲、变形，长久保持流通截面，防止通道缩窄引发堵料。

4. 优良抗热震性能，适应间歇与连续生产设备启停升降温带来持续冷热交变冲击，材质韧性充足，筒体、法兰过渡位置不易萌生热裂纹、崩边断裂，同时适配间歇生产与 24h 不间断连续量产工况。

5. 耐微量硫氯烟气腐蚀，抗氧化不掉渣高铬镍材质形成稳定 Cr₂O₃氧化防护层，抵御粉体煅烧、固废焚烧产生的微量腐蚀性烟气；氧化膜附着力强，不易成片剥落，防止金属碎屑混入粉体造成产品污染。

6. 法兰密闭连接，隔绝高温烟气外泄两端一体铸造法兰，便于密封装配，阻挡高温灼热物料与腐蚀性烟气向外扩散，保护外部支架、输送设备，降低周边钢结构、密封件高温老化速率。

三、技术特点

1. 材质优势：ZG30Cr26Ni5 双相耐热铸钢ZG30Cr26Ni5 属于奥氏体 + 铁素体双相耐热铸钢，24～28% Cr 形成致密抗氧化保护膜，4～6% Ni 提升基体高温韧性；抗氧化、抗微量硫 / 氯烟气腐蚀性能优于 ZG30Cr18Mn12Si2N 铬锰氮材质，适配中低温带腐蚀烟气工业炉工况。化学成分（质量分数）C：0.25～0.35%；Cr：24.0～28.0%；Ni：4.0～6.0%；Si≤2.0%；Mn≤2.0%；S≤0.04%；P≤0.04%力学性能室温抗拉强度≥550MPa；屈服强度≥270MPa；伸长率≥18%；布氏硬度≤250HB；高温韧性充足，抗蠕变、抗热疲劳、耐颗粒冲刷性能优异。

2. 消失模一体铸造成型，消除焊缝薄弱短板筒身与连接法兰一体浇筑成型，无拼接焊缝；彻底规避钢板卷焊集料斗焊缝优先冲刷磨穿、腐蚀开裂通病；铸件组织致密，气孔、砂眼、疏松缺陷可控，整体结构强度远高于焊接筒体。

3. 高温抗蠕变稳定，流通截面持久不变750～950℃长期高温工况下塑性变形速率低，筒体圆度、直线度长期稳定，不会出现鼓包、扭曲缩径，持续保障物料顺畅通行。

4. 热疲劳性能优异，延缓裂纹扩展材质热膨胀系数均衡，上万次冷热循环冲击下裂纹扩展缓慢，降低法兰根部、筒体过渡位置崩裂失效概率。

5. 内壁平整顺滑，降低物料粘结结焦铸造成型内壁流畅，减少粉体挂壁、熔融物料粘连概率，降低人工清堵频次。

6. 非标定制能力强可生产直筒法兰集料斗（实拍同款）、变径集料斗、弧形过渡集料斗、半敞开 U 型集料斗；可定制内径、总长、壁厚、法兰螺栓孔距、进出口角度，新旧流化床、回转焙烧窑出料系统均可配套改造。

四、产品结构分类（选型参考）

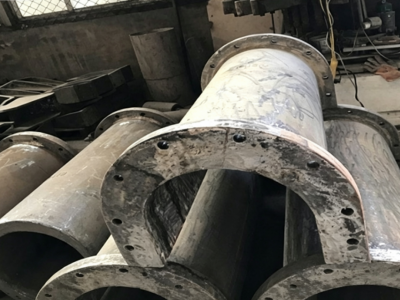

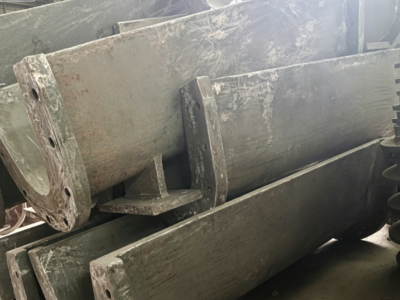

1. 直筒法兰集料斗（实拍同款）标准圆筒 + 两端一体法兰，安装便捷、密封性好，通用性最强，适配绝大多数粉体焙烧炉、流化床高温出料系统。

2. 变径过渡集料斗进出口口径渐变，缓冲物料下落冲击，适配上下游不同管径设备对接。

3. 弧形过渡集料斗带弯曲导流段，改变物料流向，适合空间受限、需要转向出料的工况。

4. 加厚重载耐磨集料斗筒体壁厚加厚强化，抗粉体冲刷能力大幅提升，面向 24 小时连续运行、大流量粉体输送工况。

5. 非标异形定制集料斗按需定制内径、总长、弧度、法兰尺寸，依据旧设备图纸测绘加工，用于老旧窑炉出料改造、非标煅烧设备新机配套。

五、适用领域

1. 新能源粉体前驱体流化床焙烧炉、回转煅烧窑高温集料出料斗；

2. 化工无机盐、催化剂氧化焙烧生产线高温物料收集构件；

3. 循环流化床、固废污泥低温焚烧炉高温出料集料部件；

4. 矿产粉体、高岭土连续煅烧窑物料汇集导流筒体；

5. 含有微量硫、氯烟气的中温粉体连续煅烧生产线；

6. 老旧焙烧窑出料系统升级改造，替换普通焊接筒体易冲刷磨损、腐蚀穿孔问题。

六、工况使用参数

✅ 最佳长期使用温度：750～950℃✅ 短时极限耐受温度：≤1000℃✅ 适用介质：高温颗粒粉体、热风、含微量硫 / 氯烟气✅ 预期正常使用寿命：2.5～4 年✅ 成型工艺：消失模精密铸造✅ 常规筒体壁厚：15mm、18mm、22mm✅ 常规内径：φ80～φ600mm

七、安装与使用注意事项

1. 温度管控：稳定运行区间 750～950℃，禁止长期持续高于 1000℃运行，防止晶粒粗化、蠕变加速、腐蚀加剧。

2. 升降温规范：采用阶梯升温、自然缓冷；严禁高温状态喷水急冷，巨大热应力极易造成筒体、法兰根部裂纹。

3. 进料管控：避免大块硬质杂物进入集料斗，防止高速撞击内壁造成局部损伤，加速磨损穿孔。

4. 安装要求：装配预留充足热膨胀间隙，法兰螺栓紧固力矩均匀，不可刚性锁死，防止受热膨胀挤压变形、密封泄漏。

5. 定期维护清理：定期清理筒体内壁粘结结焦物料，防止局部积料形成热点，加速局部腐蚀烧损、通道堵塞。

6. 烘炉要求：新集料斗分段低温烘炉，释放铸造内应力，空载升温试运行无异常后再投入物料输送。

7. 工况边界：本产品适配中低温微量腐蚀烟气工况；长期＞950℃、高浓度强腐蚀烟气工况，建议升级 ZG4Cr26Ni4Mn3NRe 稀土耐热钢。

八、采购优势说明

1. 源头厂家：无锡宸霄金属，专业耐热钢消失模精密铸造，可提供光谱材质检测报告，材质成分可控。

2. 支持定制：内径、长度、壁厚、法兰孔位、外形角度均可按图纸、样品定制，大小批量均可承接。

3. 性价比突出：耐粉体冲刷、抗硫氯烟气腐蚀、抗热震性能优于碳钢、铸铁、ZG30Cr18Mn12Si2N 铬锰氮材质；采购价格低于高镍 2520 系列耐热钢。一体铸造无焊缝，更换周期更长，避免筒壁磨穿漏料、停产损失。

4. 质量保障：成品严格外观检验，无密集气孔、贯穿裂纹；标准合规工况质保 12 个月（人为撞击、超温违规使用除外）。

5. 交期灵活：常规直筒法兰集料斗常备模具，排产周期短；变径、弧形、加厚非标件可协商生产周期，满足新项目配套、出料系统抢修需求。

九、选材参考建议

1. 纯净空气气氛、腐蚀轻微间歇煅烧工况，预算有限：可选 ZG30Cr18Mn12Si2N 铬锰氮材质；

2. 粉体流化床、回转焙烧窑连续出料，烟气带有微量硫氯腐蚀介质：优先选用 ZG30Cr26Ni5 集料斗；

3. 长期温度持续高于 950℃、高浓度强腐蚀烟气工况：建议升级 ZG4Cr26Ni4Mn3NRe 稀土强化耐热铸钢。
