窑炉 ZG30Cr26Ni5 护板 工业回转窑抗冲刷内衬板 耐热钢铸造件

一、产品概述

ZG30Cr26Ni5 护板采用高铬镍双相耐热铸钢消失模一体精密铸造，是固废焚烧炉、台车焙烧炉、回转窑炉膛内部核心挡火防护构件。正面为平整挡火工作面，背部一体铸造加强筋结构，大幅提升板材抗弯强度。产品适用长期 750～950℃中低温工况，能够抵御高温火焰冲刷、飞灰持续磨损以及微量硫、氯腐蚀性烟气侵蚀，抗热震、高温不易翘曲变形，多用于炉膛耐火层防护、气流分区挡火，广泛应用环保固废处置、粉体煅烧、热处理行业窑炉设备，支持图纸非标定制。

二、核心功能

1. 阻挡火焰与高温烟气，保护炉内衬及壳体直接承受炉膛火焰、高速高温烟气正面冲击，隔绝高温气流直吹耐火浇注料与炉壳钢结构，避免耐火材料快速剥落、外壳过热变形，延长整套窑炉大修周期。

2. 规整炉膛气流，均衡炉内温度场合理分割炉膛空间，抑制烟气短路、局部涡流偏烧，均衡炉膛温度分布，促进物料充分燃尽、煅烧均匀，稳定焚烧、粉体焙烧工艺与排放指标。

3. 高温抗蠕变，长期服役不易翘曲变形750～950℃持续高温辐射、烟气冲刷环境下，具备优良抗蠕变性能，板面不易拱起、下垂、扭曲，长久保持平整安装形态，稳定维持挡火防护效果。

4. 耐受冷热交变冲击，适配间歇与连续生产窑炉频繁启停、升降温产生持续温差冲击，材质韧性充足，板面、加强筋交接位置不易萌生热裂纹、崩边断裂，同时满足间歇生产与 24 小时不间断量产工况。

5. 耐微量硫氯烟气腐蚀，抗飞灰冲刷磨损针对污泥、生活垃圾焚烧、粉体焙烧产生的微量腐蚀性烟气，同时抵抗飞灰往复摩擦冲刷，减缓板面减薄、穿孔失效，降低非计划停机检修频次。

6. 拦截大块炉渣，防止风道烟道堵塞板面可阻挡大块结焦、熔融渣料窜入后部风道、烟道，保持烟气通道通畅，保障整套焚烧、焙烧系统负压稳定运行。

三、技术特点

1. 材质优势：ZG30Cr26Ni5 双相耐热铸钢ZG30Cr26Ni5 为奥氏体 + 铁素体双相耐热铸钢，24～28% 铬元素在表面形成致密 Cr₂O₃抗氧化保护膜，4～6% 镍提升基体高温韧性；抗氧化、抗微量硫 / 氯烟气腐蚀性能优于 ZG30Cr18Mn12Si2N 铬锰氮材质，适配中低温带腐蚀烟气工业炉环境。化学成分（质量分数）C：0.25～0.35%；Cr：24.0～28.0%；Ni：4.0～6.0%；Si≤2.0%；Mn≤2.0%；S≤0.04%；P≤0.04%力学性能室温抗拉强度≥550MPa；屈服强度≥270MPa；伸长率≥18%；布氏硬度≤250HB；高温韧性充足，抗冲击、抗热疲劳性能优异。

2. 消失模一体铸造成型，无焊缝薄弱区域挡火板面、背部加强筋一次性浇筑成型，无拼接焊缝；彻底规避钢板焊接护板焊缝优先腐蚀开裂、受热撕裂的通病；铸件组织致密，气孔、砂眼、疏松缺陷可控，整体抗弯强度远高于焊接板材。

3. 高温抗蠕变稳定，板面平整度持久保留金相组织稳定，750～950℃长期高温载荷下塑性变形速率低，板面平面度长期稳定，不会出现翘曲拱起，持续稳定发挥挡火作用。

4. 热疲劳性能优异，延缓裂纹扩展材质热膨胀系数均衡，上万次冷热循环冲击下裂纹扩展缓慢，降低板面边角、筋条连接处崩裂失效概率。

5. 氧化膜附着力强，不易大面积起皮掉渣高温形成稳定连续防护氧化层，不易成片剥落，减少金属碎屑堆积形成次生积焦热点，避免污染粉体与工件。

6. 模块化结构，支持全尺寸非标定制可生产平面加强筋护板（实拍同款）、弧形挡火护板、带通风孔导流护板、加厚重耐磨护板；可定制长宽、厚度、背部筋条布局、安装螺栓孔位，新旧往复焚烧炉、粉体焙烧炉均可配套改造。

四、产品结构分类（选型参考）

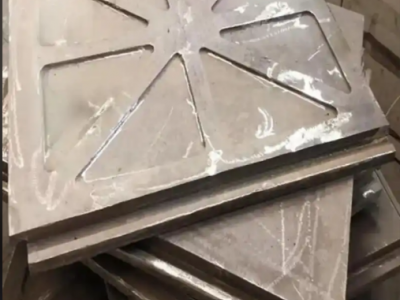

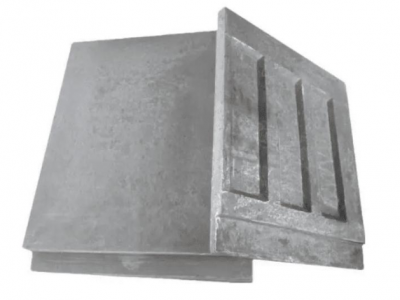

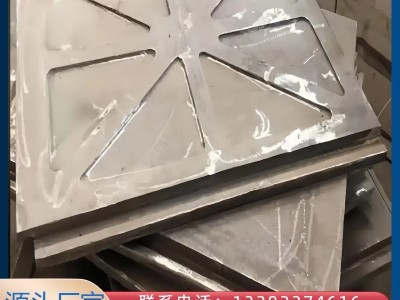

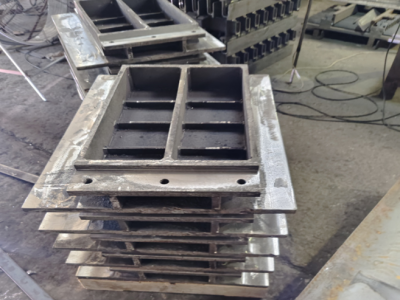

1. 平面加强筋护板（实拍同款）平整挡火正面 + 背部一体加强筋，刚性强、安装便捷，通用性最强，适合中小型往复固废焚烧炉、台车粉体焙烧炉炉膛基础防护。

2. 弧形挡火护板曲面造型，兼具导流折返烟气、挡火双重功能，适配回转窑、折返式污泥焚烧炉高温区间。

3. 带通风孔导流护板板面预留通风通道，兼顾挡火与炉膛气流分配，多用于粉体分级焙烧、二次补风区域。

4. 加厚重耐磨护板板面、筋条整体加厚强化，抗飞灰冲刷能力大幅提升，面向 24 小时连续运行、灰渣量大的量产焚烧生产线。

5. 非标异形定制护板按需定制外形尺寸、厚度、筋条结构、安装孔位，依据旧设备图纸测绘加工，满足老旧窑炉改造、非标炉膛新机配套。

五、适用领域

1. 生活垃圾、工业一般固废低温往复焚烧炉炉膛挡火防护构件；

2. 市政污泥、工业污泥低温焚烧炉高温区内衬保护护板；

3. 生物质、农林废料低温焚烧窑炉炉膛防护部件；

4. 粉体、无机盐、新能源前驱体低温焙烧回转窑、台车窑分区挡流构件；

5. 含有微量硫、氯烟气的中温煅烧、热处理生产线；

6. 老旧焚烧炉、焙烧窑升级改造，替换普通碳钢、铸铁护板易腐蚀、易烧穿、易变形问题。

六、工况使用参数

✅ 最佳长期使用温度：750～950℃✅ 短时极限耐受温度：≤1000℃✅ 适用介质：高温烟气、氧化气氛、含微量硫 / 氯烟气、高温飞灰✅ 预期正常使用寿命：2.5～4 年✅ 成型工艺：消失模精密铸造✅ 常规板面厚度：12mm、15mm、20mm

七、安装与使用注意事项

1. 温度管控：稳定运行区间 750～950℃，禁止长期持续高于 1000℃运行，防止晶粒粗化、蠕变加速、腐蚀加剧。

2. 升降温规范：采用阶梯升温、停炉自然缓冷；严禁高温工况直接喷水急冷，巨大热应力极易造成板面裂纹、边角崩裂。

3. 进料管控：避免大块硬质耐火废料、金属杂物进入炉膛，防止高速撞击造成护板筋条断裂、板面变形。

4. 安装要求：装配预留充足热膨胀间隙，紧固螺栓不可刚性锁死，防止受热膨胀挤压扭曲变形；保证安装角度符合气流设计要求。

5. 定期维护清理：定期清理板面结焦、结块灰渣，防止局部积渣形成热点，加速局部烧蚀穿孔。

6. 烘炉要求：新护板投入使用前分段低温烘炉，释放铸造内应力，空载升温试运行气流工况无异常后再投入进料生产。

7. 工况边界：适配中低温微量腐蚀烟气工况；长期＞1000℃、高浓度强腐蚀烟气工况，建议升级 ZG4Cr26Ni4Mn3NRe 稀土耐热钢。

八、采购优势说明

1. 源头厂家直供：无锡宸霄金属，专业耐热钢消失模铸造，可提供光谱材质检测报告，材质成分可控。

2. 支持非标定制：长宽、厚度、筋条布局、安装孔均可按图纸、样品测绘定制，大小订单均可承接。

3. 性价比突出：耐硫氯烟气腐蚀、抗氧化、抗热震性能优于碳钢、铸铁、ZG30Cr18Mn12Si2N 铬锰氮材质；采购价格低于高镍 2520 系列耐热钢。一体铸造无焊缝缺陷，更换周期更长，减少停机停产损失。

4. 质量保障：成品外观严格检验，无密集气孔、贯穿裂纹；标准合规工况质保 12 个月（人为撞击、超温违规使用除外）。

5. 交期灵活：常规平面加强筋护板常备模具，排产周期短；弧形、加厚、异形非标件协商生产周期，满足新项目配套、设备抢修需求。

九、选材参考建议

1. 纯净气氛、无腐蚀热处理工况，预算有限：可选用 ZG30Cr18Mn12Si2N 铬锰氮材质控制成本；

2. 垃圾、污泥低温焚烧、粉体焙烧，烟气带有微量硫氯腐蚀介质：优先选用 ZG30Cr26Ni5 护板；

3. 长期温度持续高于 950℃、高浓度强腐蚀烟气工况：建议升级 ZG4Cr26Ni4Mn3NRe 稀土强化耐热铸钢。
